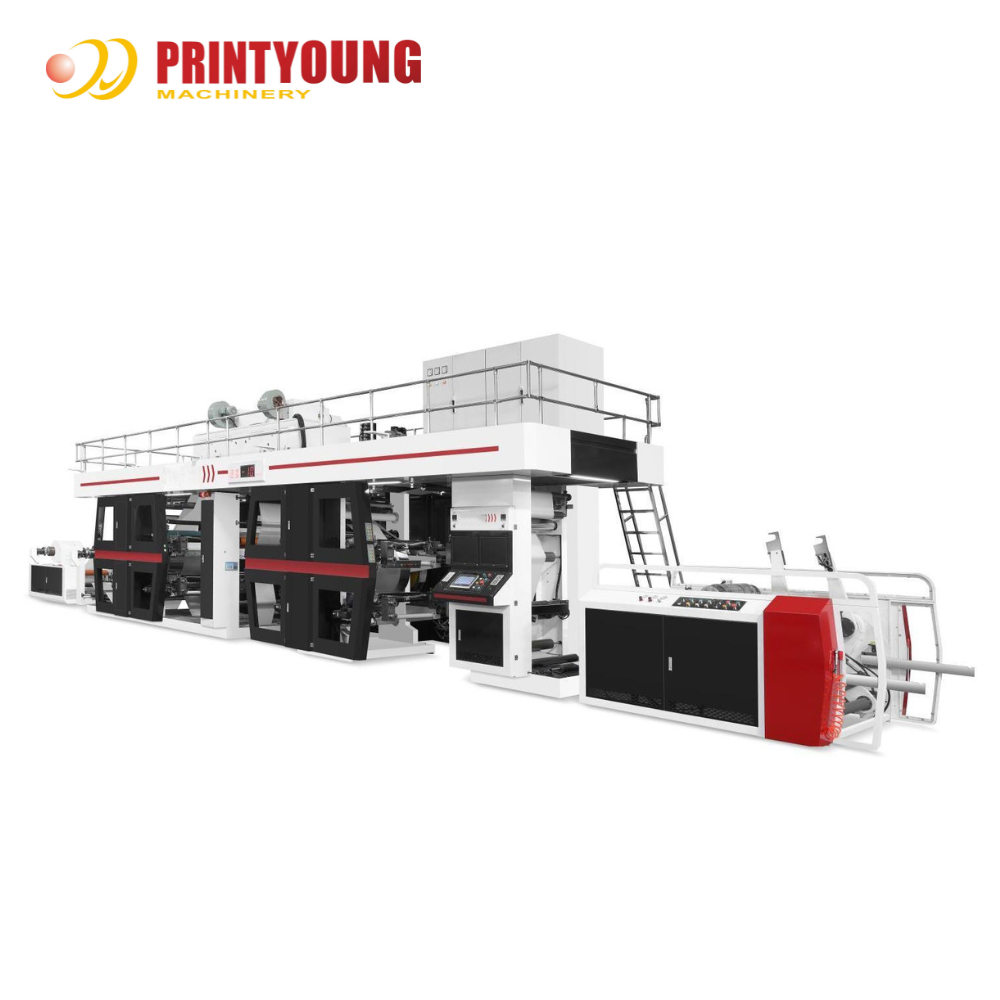

Wirtschaftliche CI Flexodruckmaschine

Technische Parameter

Anzahl der Druckstationen	4+4 (volle Breite, Vorderseite 4 Farben, Rückseite 4 Farben)
Max. Rollenbreite	1050 mm
Max. Druckbreite	900 mm
Druckwiederholung	400 ~ 1300 mm
Max. mechanische Geschwindigkeit	300 m/min
Max. Druckgeschwindigkeit	50 ~ 250 m/min
Registerpräzision	Längs: ±0,15 mm; Quer: ±0,15 mm
Plattendicke + Klebebanddicke	1,14 mm + 0,38 mm oder nach Spezifikation
Wärmequelle	Elektrische Heizelemente
Stromversorgung	3 Phasen, 380 V, 50 Hz oder nach Spezifikation
Farbe	wasserbasierte Farbe oder lösemittelhaltige Farbe
Hauptsteuerung	SPS

Konfiguration

Substrate

PP-Gewebe

Doppelstationen-Abwickeleinheit

- Doppelstationen-Abwicklung.
- Max. Rollendurchmesser: Φ1500 mm.
- Zentralantrieb in der Abwicklung, ausgestattet mit Magnetpulverbremse.
- Mit automatischer Spannungsregelung: Verwendung einer leichten Schwimmrolle zur Regelung. Automatische Kompensation der Spannung, Regelkreisregelung, Positionsprüfung des Reibungszylinders, Präzisionsdruckregelventilsteuerung, bei Erreichen des eingestellten Wertes des Rollendurchmessers kann automatisch ein Alarm ausgelöst oder gestoppt werden.
- Es verfügt über die Funktion des automatischen Stopps bei Materialbruch und die Aufrechterhaltung der Spannung bei Materialstopp, um ein Lockern und Verziehen des Substrats bei Materialstopp zu vermeiden.
- Automatische Seitenverhebungsregelung: Einrichtung des gesamten Betriebs vor dem Drucken, Vier-Rollen-automatische EPC-Ultraschall-Sondenkorrektursystem mit manueller dynamischer/automatischer/zentraler Rücklauffunktion, links und rechts Translation kann um ±65 mm eingestellt werden.

Druckwerk

Anzahl der Druckwerke	4+4 (volle Breite, Vorderseite 4 Farben, Rückseite 4 Farben)
Geeignete Farbe	Wasserbasierte Farbe oder ölbasierte Farbe
Druckplatte	Harz oder Gummi
Rakel	Kammerrakel mit Farbpumpe
Rasterwalze	Keramische Rasterwalze 8 Stück LPI nach Spezifikation
Druckzylinder Anhebung und Senkung	Automatisches hydraulisches Steuersystem steuert die Anhebung und Senkung des Druckzylinders
Druckdruck	Mechanische Einstellung
Farbregistermethode	Motorisierte Längsregister und Motorisierte Querregister SPS-Steuerung
Durchmesser der Zentraltrommel	Φ800 mm

Druckzylinder -- 8 Stück

※Innerhalb von 40 cm in der Maschine.
※Druckwiederholung: 500-1100 mm.

Keramische Rasterwalze -- 8 Stück

※Steuert die Dicke der Farbe, überträgt die Farbe gleichmäßig.
※Verbessert die Druckqualität.
※Automatische Farbmischung bei Maschinenstillstand, vermeidet das Austrocknen der Farbe.

Zentraltrommel -- 2 Sätze

※Durchmesser: Φ800 mm.
※Für beste Farbregister, mit der Zentraldruckkonfiguration, wird das bedruckte Material von der Trommel gestützt und die Farbregister, insbesondere bei dehnbaren Materialien, erheblich verbessert.
※Oberfläche der Zentraldruckwalze mit konstanter Temperatur.
※Zentraltrommel mit Wasserkühlsystem.

Kammerrakel mit Farbpumpe -- 8 Stück

※Mit Zwei-Wege-Kreis Farbpumpe, kein Farbaustritt, gleichmäßige Farbe, spart Farbe.
※Speziell für Hochgeschwindigkeitsdruck, verhindert Farbspritzen.
※Verbesserte Druckqualität.

Register

※Motorisierte Längsregister.

※Motorisierte Querregister, SPS-Steuerung.

Überkopfkran, erleichtert das Heben von Materialien, Zylindern und Walzen

Motorisierte Druckgruppe vorwärts und rückwärts bewegen

Heiz- und Trocknungseinheit

* Elektrische Heizung wird verwendet, die durch Wärmetauscher in Umluftheizung umgewandelt wird. Die Temperaturregelung verwendet einen intelligenten Temperaturregler, einen berührungslosen Festkörperrelais, eine Zwei-Wege-Regelung, passt sich an verschiedene Prozesse und Umgebungsbedingungen an, spart Energieverbrauch, realisiert PID-Temperaturregelung und die Temperaturregelgenauigkeit beträgt ± 2 °C.
* Der unabhängige Lüfter des Ofens führt Luft ein und der unabhängige Lüfter führt Luft ab. Durch die Steuerung des Lufteinlasses des Lüfters. Ergänzt durch die Einstellung der Luftklappe, um die beste Prozesswindgeschwindigkeit und den besten Luftdruck zu erzielen, was die thermische Effizienz des Trocknungsofens besser verbessern und Energieverbrauch sparen kann. Das Öffnen und Schließen des Ofens wird durch Zylinder gesteuert, ausgestattet mit Schutzstangen und einer Trocknungskanal-Gangplattform mit zusätzlicher Heißluftabsaugfunktion.

Doppelseitige Luftblasung, Heißlufttrocknung, Kaltluftfixierung und schnellere Trocknung.

Trockner zwischen jeder Farbe	elektrische Heiztrocknung
Gebläse	2,2 kW x 2 Stück
Heizleistung	35 kW

Videoinspektion

* Auflösung: 1280*1024
* Vergrößerung: 3-30 (bezogen auf Flächenvergrößerung)
* Anzeige: Vollbildmodus
* Bildaufnahmeintervall: Bestimmt automatisch das Bildaufnahmeintervall basierend auf dem Positionssignal des PG-Encoders/Zahnsensors
* Kamera-Inspektionsgeschwindigkeit: 1,0 m/min
* Inspektionsbereich: Je nach Breite des Druckmaterials kann er beliebig eingestellt werden und kann an festen Punkten überwacht oder automatisch hin und her bewegt werden
* Überprüfung der Druckqualität auf dem Videobildschirm

Traktionseinheit

Konstitution der Traktion: Aluminiumwalze, verchromte Walze.

Traktionszonen: Abwickel- und Aufwickelbereich.

Doppelstationen-Aufwickeleinheit

* Doppelte Arbeitsstellung Oberflächenreibungsaufwicklung, Konfiguration Servoschneider, stabile Abschnittslänge
* Die Spannungsregelung verwendet eine Superleicht-Schwimmrollensteuerung, automatische Spannungskompensation, Regelkreisregelung, beliebige Einstellung der Kegelspannung (Positionsdetektion des Reibungszylinders, Präzisionsdruckregelventilsteuerung, bei Erreichen des eingestellten Wertes des Rollendurchmessers kann automatisch ein Alarm ausgelöst oder gestoppt werden)
* Luftwellen 8'' - 2 Stück

Zusatzausrüstung

* Werkzeugsatz.
* Not-Aus-Taster im Druckbereich sowie am Rollenständer.
* Temperaturregelung für die Trocknung.
* Eine hydraulische Antriebseinheit mit den notwendigen Ventilen, Motor, Manometern und Tanks.
* Akustischer Alarm beim Start der Maschine.
* Schutzvorrichtungen für alle rotierenden Teile und andere Bereiche, die eine Gefahr für den Bediener darstellen könnten.

Größe und Tag:

Herkunftsort:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Modellnummer:	CI4+4-1000

Min Bestellmenge:	1 Satz
Preis:	USD 188000 Set
Verpackung Informationen:	Verwendet eine feuchtigkeits- und stoßfeste Verpackung, die für den Ferntransport auf der Straße und
Lieferzeit:	30 Arbeitstage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	10 Sätze pro Monat

Anzahl der Druckstationen:	4+4	Max. Webbreite:	1050mm
Max. Druckbreite:	900 mm	Drucken wiederholen:	400 ~ 1300 mm
Max. Mechanische Geschwindigkeit:	300 m/min	Max. Druckgeschwindigkeit:	50 ~ 250 m/min
Registerpräzision:	Längengrad: ±0,15 mm; Quer: ±0,15 mm	Plattenstärke + Bandstärke:	1,14 mm + 0,38 mm oder nach Angabe
