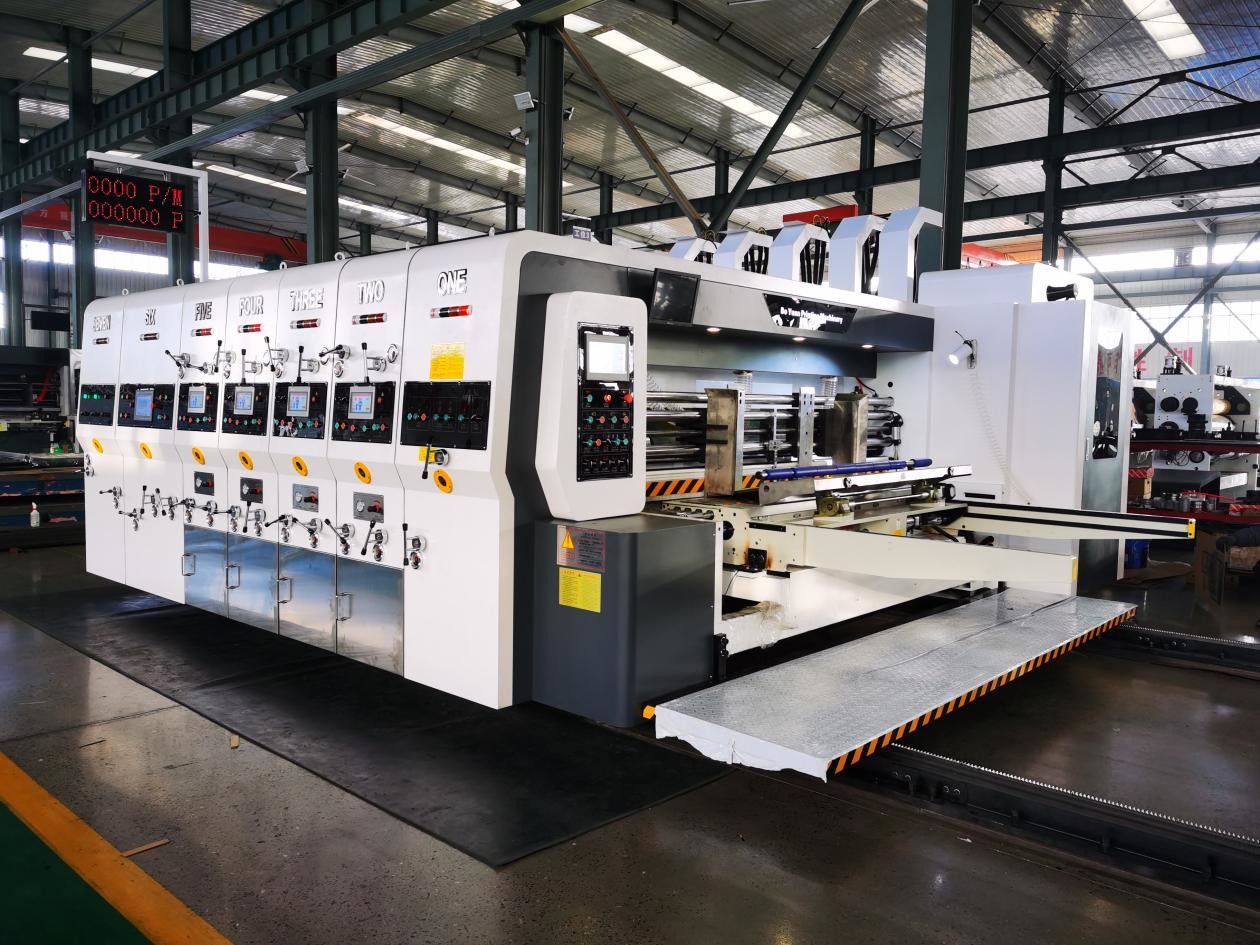

PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine

Model: PRY-D1224 Inside Width: 2400 mm
Design Speed: 230 pcs/min Working Speed: 120 ~ 180 pcs/min
Max Feeding Size: 1200 * 2100 mm Max Printing Size: 1200 * 1900 mm
Min Feeding Size: 400 * 700 mm Paper Board Thickness: 2 ~ 11 mm
Topping Precise: ≤ ± 0.5 mm Die Cutting Precise: ≤ ± 1.5 mm

PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 0
PRY-D1224 Flexodruckmaschine mit Schlittschnitt
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 1
Technische Parameter
PRY-D1224 Flexodruckmaschine mit Schlittschnitt
Modell
Die Daten werden in der Tabelle 1 aufgeführt.
Innenbreite
2400 mm
Designgeschwindigkeit
230 Stück/min
Arbeitsgeschwindigkeit
120 ~ 180 Stück/min
Maximale Fütterungsgröße
1200 * 2100 mm
Maximale Druckgröße
1200 * 1900 mm
Min. Fütterungsgröße
400 * 700 mm
Papierplattenstärke
2 ~ 11 mm
Überschneidungspräzise
≤ ± 0,5 mm
Präzisionsschneiden
≤ ± 1,5 mm
Ausstattung

I.Versorgungseinheit

Trennung und Kombination der Maschine
Die Trennung und Kombination von Maschine und Plattform unterliegt einer elektrischen Steuerung, die mit einem Alarm versehen ist, der während des Betriebs aufeinanderfolgend klingelt, um die Sicherheit der Arbeiter zu gewährleisten.
Getriebeachse mit Reibungskupplung, um Schäden an der Maschine durch Fehlbetrieb zu vermeiden;
Pneumatische koordinierte Steuerung;Schutzvorrichtung für Hauptantriebe.
Spitzentechnik
Luftzug unterstützt die Fütterung;
Das Luftvolumen kann entsprechend den verschiedenen Bedingungen des Biegepapiers eingestellt werden, um eine reibungslose Zufuhr zu gewährleisten.
Die Positionen der Seiten- und der Rückseiten-Bafflebox werden durch elektrische (numerische) Steuerung mit manueller Einstellung des führenden Baffle-Intervalls eingestellt.Pneumatische Schlagvorrichtung ist eine der Seiten-Baffler installiert;
Zuführung Zähler, Einstellung und Anzeige der Papiermenge.
Abstaubungsanlage
Absatzabsorptionsanlage mit Bürste an der Abgasöffnung, um Verunreinigungen auf der Druckfläche des Papiers wesentlich zu beseitigen und die Druckqualität zu verbessern.
Fütterungswalze
Der oberste Durchmesser der Zuführwalze beträgt 86 mm mit drei Zuführringen, die mit starrem Chrom beschichtet sind und eine geschliffene Oberfläche aufweisen.
Der Durchmesser der Abführrolle beträgt 155 mm, das nahtlose Stahlrohr ist mit Chrom beschichtet und die Oberfläche geschliffen.
Das Intervall zwischen den Zuführrollen wird manuell gesteuert.
Automatische Nullstellmöglichkeit
Automatische Nullstellung zwischen den Einheiten der Zuführung, des Druckens und der Schlitze;
Im Durchschnitt verwendet Papier ein automatisches Nullgerät,das nach zweimaligem Druckversuch auf die richtige Position eingestellt werden kann,um den Papierabfall zu reduzieren.
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 2PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 3

II.Druckerei (4 Teile)

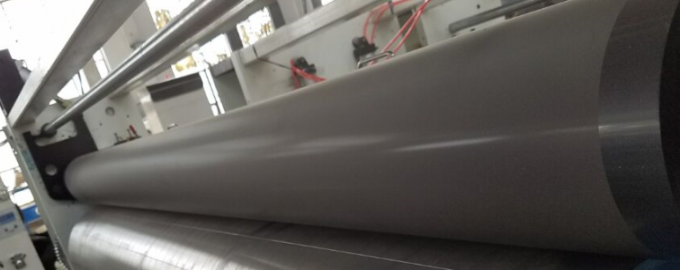

Druckwalze
Der Außendurchmesser beträgt ¢400 mm.
Stahlrohr ist mit starrem Chrom beschichtet und hat eine geschliffene Oberfläche.
mit einer Breite von mehr als 10 mm,
Ratschenräder mit fester Plattenachse;
Vollständige Bretter- und Aufhängerbretter-Rillen;
Druckvorlage für das Laden und Entladen,elektrische Steuerung von CW/CCW-Rollen mit Fußschalter;
Horizontale Bewegung wird durch eine elektrische numerische Einstellung von 10 mm gesteuert.
Druckmaschine
Der Außendurchmesser beträgt ¢188 mm,hergestellt aus Stahlrohr, das mit starrem Chrom beschichtet ist und eine geschliffene Oberfläche aufweist.
mit einer Breite von mehr als 10 mm,
Intervall zwischen Druckerrolle und Druckrolle, manuell eingestellt.
Fütterungswalze
Oberrolle:dickes Stahlrohr mit einem Außendurchmesser von ¢86 mm, mit drei Zuführringen ausgestattet;
Unterwälzer:dickes Stahlrohr mit einem Außendurchmesser von ¢ 156 mm, mit starrem Chrom beschichtet und mit geschliffener Oberfläche;
Das Intervall der Zuführrolle wird durch manuelle (oder elektrische) Steuerung eingestellt.
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 4
Keramische Aniloxwalzen (4 Gruppe)
Die Oberfläche eines Stahlrohrs mit hoher Qualität, mit dicken Wänden, mit keramischer Schleifmaschine bedeckt, mit Anilox-Lasergravierungen;
Bei der Balance-Korrektur ist die Leistung stabil und reibungslos.
Druck von Keramikwalznetzen des Typs sechs offenen Winkel,nicht leicht zu kleben,einfach zu warten.Keramikwalznetzlinie 650-700;
Keramikwalzen sind exquisiter, verschleißfest und haben eine lange Lebensdauer.
Automatische Hebanlage für Kartonzuführsysteme mit Luftdruck;
Die Rolle des Keiltyps überläuft die Kupplung, Tinte, Tinte waschen sehr praktisch.
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 5

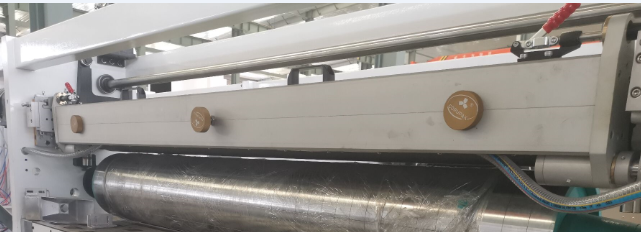

Geschlossenes Auto-Tintensystem mit Arztblatt (Gruppe 4)
Die Verwendung einer pneumatischen Pumpenleistung bei der direkten Wiederherstellung des Arztblattes, um eine schnelle Wiederherstellung zu erreichen, so dass eine effizientere Reinigung möglich ist;
Einzigartige Installation der Arztklinge, Ersatzklinge bequem, genaue Positionierung, um den besten Blatteinteneffekt zu erhalten;
Pneumatische Positionierung, automatische Verschleißkompensation des Arztmesserblattes;
Polymer, Blattwechsel, Kundenwahl;
Mechanische Spannung ist bequemer, wenn die Klinge platziert, zerlegt und ausgetauscht wird.
Die Verwendung von Doppelblöcke Tinte, so dass die Tinte nicht leckt, um möglich zu werden, weg von dem Leck von Tinte Probleme.
Struktur der Phasenanpassung
Planetenradstruktur;
Druckphase übernimmt PLC, Touchscreen-Steuerung und elektrische numerische Wechselrichter Einstellung von 360 °;
Automatische Neupositionierung nach dem Waschen der Druckvorlage während der Druckprozession.
Wasserfarbe im Umlauf
Pneumatische Membranpumpe ermöglicht eine stabile Tinteversorgung und einfache Bedienung und Wartung;
Der Ölfilter kann Verunreinigungen filtern.
Einrichtung zur Festsetzung der Druckphase
Zylinderbremsstruktur;
Während der Trennung und Kombination der Maschine oder der Einstellphase hält die Bremsstruktur den Betrieb der Maschine zurück, um die Gangposition unverändert zu halten.

III.Einheit für die Verteilung

Schrumpfgerät
Schrumpfwalzen mit starrem Chrom und geschliffener Oberfläche, mit stabiler Bewegung;
mit einer Gleichgewichtskorrektur behandelt, um einen stabilen Betrieb zu erzielen;
Das Kreuzwalzenintervall wählt manuell (PLC) in einem einstellbaren Bereich von 0 bis 12 mm.

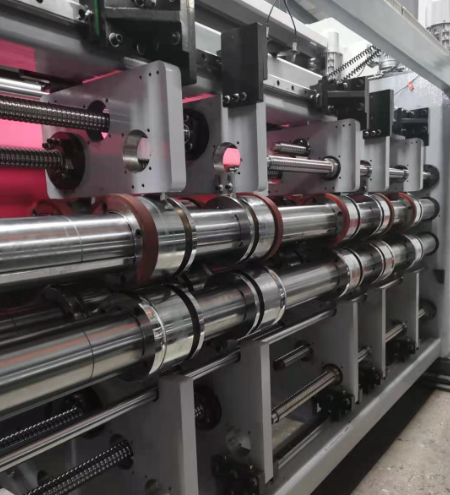

Horizontale Einstellstruktur des Schlittenmesserhalters
Achsdurchmesser mit starrem Chrom und geschliffener Oberfläche mit stabiler Bewegung;
Die Schlittenbreite beträgt 14 mm.
Das nach einer Wärmebehandlung in Zahnradform geschliffene Schlittenmesser aus Legierstahl weist eine ausgezeichnete Steifigkeit und Zähigkeit auf.
Ein doppelblattes Schneidmesser aus Legierstahl kann nach einer Wärmebehandlung mit scharfer Kante eine hohe Präzision erzielen.
Das Bogenschnittmesser macht den Kartonschlitz ordentlich und schön;
Die Horizontale Bewegungsposition des Schlittenmesserhalters und der Schleiferrolle wird von der SPS gesteuert.
8 Schraubstangenstruktur, um die horizontale Bewegung zu gewährleisten.
Anpassungsstruktur der Schlittenphase
Planetenradstruktur;
Schlittenphase übernimmt PLC, Touchscreen-Steuerung und elektrische numerische Anpassung von 360°;
Betriebssteuerungsschalter
Das Kontrollpanel ist mit einem 10-Zoll-Touchscreen ausgestattet, mit dem die Einheiten für die Zuführung, Druck und Schlitten mit bequemer Bedienung gesteuert werden können.
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 6PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 7

IV.Druckabschneideseinheit (kann mit Schleusen ausgesucht werden)

Die Cutting Roller
aus Stahlguss und mit starrem Chrom und geschliffener Oberfläche beschichtet;
mit einer Gleichgewichtskorrektur zur Verbesserung der Fahrstabilität behandelt;
Der festgelegte Schraubintervall auf dem Druckmaschinenschneider beträgt 100 mm.
Die geeignete Druckmaschinenhöhe beträgt 25,4 mm.
Kissenrolle
Stahlguss ist mit starrem Chrom beschichtet und die Oberfläche geschliffen;
Gleichgewichtskorrektur verbessert die Fahrstabilität;
Handregelung des Intervalls mit einer Druckmaschinenwalze;
Die Dicke des Kissen erreicht 9 mm, die Breite 250 mm.
Mechanische Bewegungseinrichtung mit einer horizontalen Bewegungsabstand von 40 mm.
Struktur der Phasenanpassung
Planetenradstruktur;
Die Schnittphase wird durch PLC, Touchscreen-Steuerung und elektrische numerische Anpassung von 360° gesteuert.
Intervallanpassung
Das Fütterungsintervall wird manuell gesteuert.
Der Abstand zwischen Kissenrolle und Druckschneidrolle wird elektrisch gesteuert.
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 8
Maximale Füttergröße
2500 mm
Hauptmotorleistung
3.0 kw
Motorleistung
1.5 kw
Gewicht
3 ~ 4 T
Außendimensionen
6500 * 3000 * 3200 mm

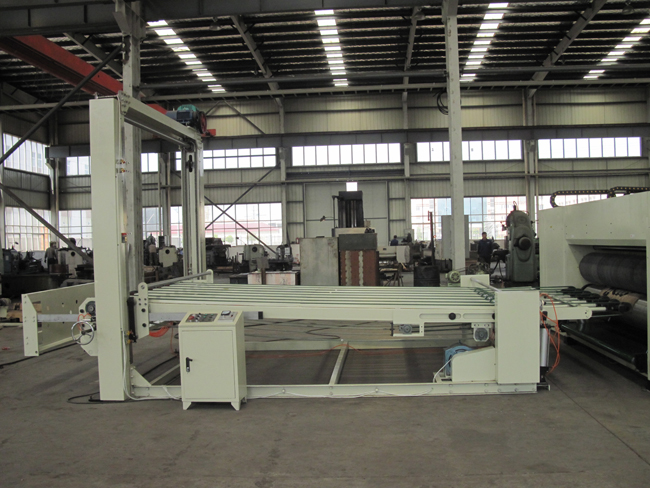

V. Stacker-Maschine

Blattlegarm
Möglichkeit zur manuellen oder automatischen Bedienung;
Die unabhängige Anpassung der Spannung des Getriebebandes des Blechlagerarms ist nicht durch die gleiche Länge der Bänder begrenzt.
Aufheben der Maschine
die von schweren Ketten getrieben werden.
Die Höhe des Pfahls beträgt 1600 mm.
Der mit einer Bremse versehene Maschinenhebegetrieb realisiert die feste Position des Maschinenbettes ohne Schieben.
Zusätzlich mit Sicherheitsvorrichtung zur Steuerung des Hebens der Maschine und zur Sicherung des Arbeiters;
Ein Klettergurt mit faltiger Oberfläche verhindert das Rutschen von Pappe.
Verkleidung der Scheiben
Pneumatische Blecheinstellschutzscheibe reicht automatisch aus, um Pappe zu empfangen und zu stützen, wenn die gestapelte Pappe die vorgegebene Höhe erreicht;
※Die Hintersteuerung wird manuell eingestellt.
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 9
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 10
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 11
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 12
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 13
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 14
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 15
PRY-D1224 Hochgeschwindigkeits-Full-Automatische 4 Farben-Flexodruck-Slotting-Die-Schneidemaschine 16

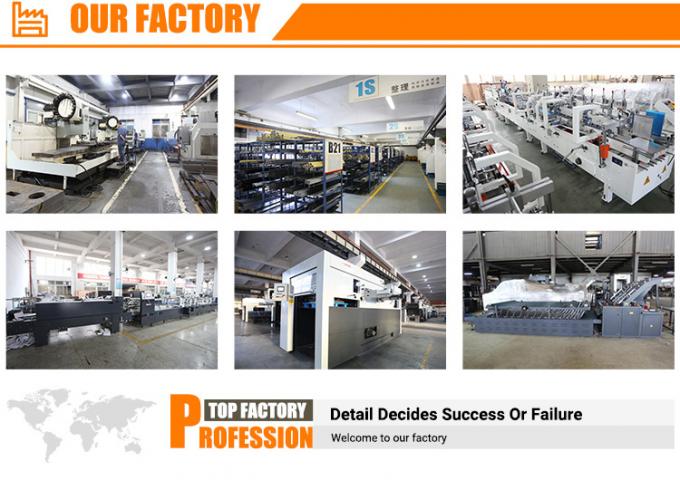

F1. Sind Sie Hersteller oder Handelsunternehmen?
A: Unser Büro in Shanghai betreibt hauptsächlich Exporte.Wir haben unsere eigene Fabrik in Wenzhou, Provinz Zhejiang.
F2.Welche Garantie gilt für die Maschine?
A:Ein Jahr. Nach der Garantie bieten wir dem Käufer immer noch technische Unterstützung zu niedrigen Kosten.
Q3.Wie ist die Produktionszeit bei der Bestellung?
A: Normalerweise etwa 10-20 Tage.
Q4.Wie ist die Lieferzeit?
A15-30 Tage nach Einzahlung.
F5.Kann Ihr Unternehmen den Versand für Kunden erledigen?
A: Ja, geben Sie uns einfach den Bestimmungshafen oder den Containerhof.

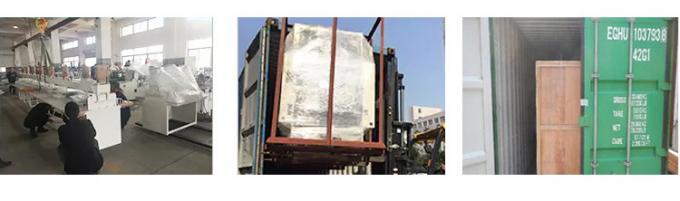

F6. Ist die Verpackung stark?
A:Ja.Die Verpackung ist feuchtigkeits- und stoßfest und eignet sich für den Fernverkehr und verschiedene Wetterbedingungen.Ein vollständiger Satz von Wartungs- und Betriebsanleitungen ist enthalten.
F7. Wie sieht es mit der Maschineninstallation und Ausbildung aus?
A: Wir bieten kostenlos Schulungen in unserer Fabrik an.2) Wir können Techniker (Ingenieure) für die Installation und Ausbildung in Ihre Fabrik schicken.Sie zahlen den Hin- und Rückflug und die Unterkunft sowie die Gebühren für jeden Techniker von USD 100 pro Tag.
F8. Haben Sie Maschinen auf Lager?
A: Für das Standardmodell haben wir eine große Menge auf Lager.Für ein spezielles Modell brauchen wir 20-30 Tage, um es für Sie zu produzieren.
Q9.Wie können Sie die Qualität der Maschinen gewährleisten?
Jede Maschine wird mindestens 24 Stunden vor der Lieferung getestet, um die Qualität zu gewährleisten.Und während der Garantie geben wir Ersatzteile kostenlos, wenn die Maschine Probleme hat.
Q10.Inspektionieren Sie die Maschinen oder testen sie vor dem Verpacken?
A: Natürlich haben wir. Wir haben eine QC-Abteilung, die die Maschine vor dem Verpacken debuggt.Wenn Sie ein bestimmtes Material für den Testbetrieb verwenden möchten, müssen Sie die Kosten für das Material bezahlen.
F11.Wie lautet die Zahlungsfrist?
A:T/T 30% im Voraus,der Restbetrag ist vor der Lieferung zu zahlen.Wir akzeptieren auch die Zahlung per West Union oder L/C auf Sicht.
Q12.Akzeptieren Sie Fabrikbesuche?
A: Herzlich willkommen zu Ihrem Besuch.
Q13. Wie viele Jahre sind Sie im Druckbereich?
A: Das Unternehmen in Shanghai ist seit 2008, die Fabrik ist mehr als 25 Jahre.
Q14. Wie viele Kunden haben Sie?
A: Wir haben unsere Maschinen in etwa 60 Länder verkauft.Wir haben Agenten in Südafrika, Marokko und Italien.
