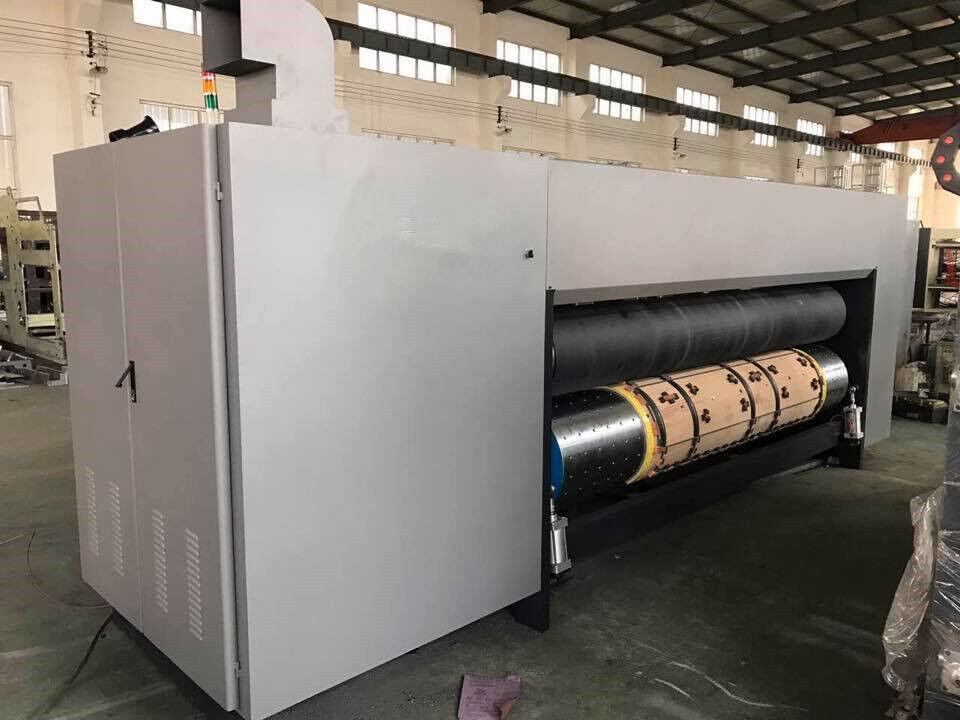

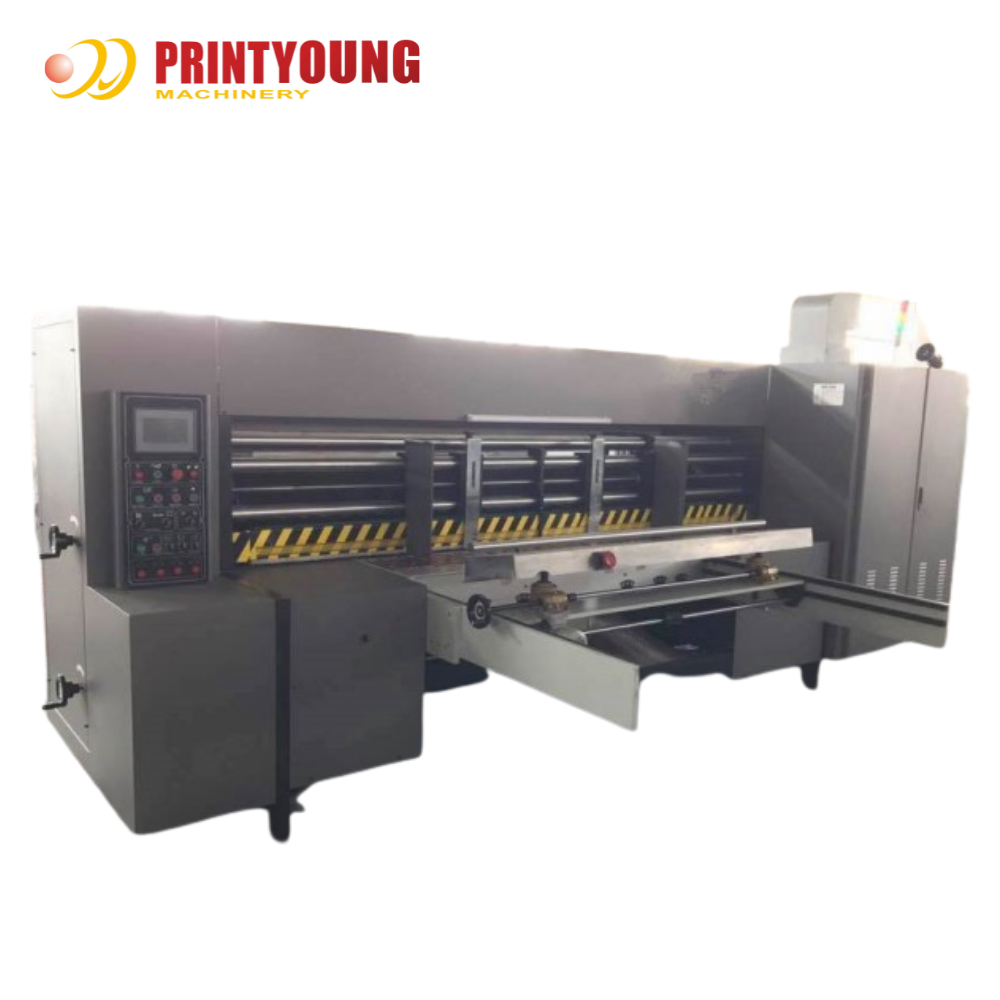

Name: PRY-H1628 Computergesteuerte Automatische Rotations-Kartonstanzmaschine mit Hochleistungs-Motor
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-H1628
Price: 31000 USD
Availability: InStock

PRY-H1628 Automatische Rotationsstanze

Technische Parameter

Maschinenmodell	PRY-H1628
Maximale Kartongröße	1600 * 2800 mm
Minimale Kartongröße	500 * 600 mm
Maximale Geschwindigkeit	200 Stk./Min.
Wirtschaftliche Geschwindigkeit	150 ~ 180 Stk./Min.
Stanzdicke	3 ~ 16 mm
Präzision	± 1 mm
Leistung	11,5 kW

Konfiguration

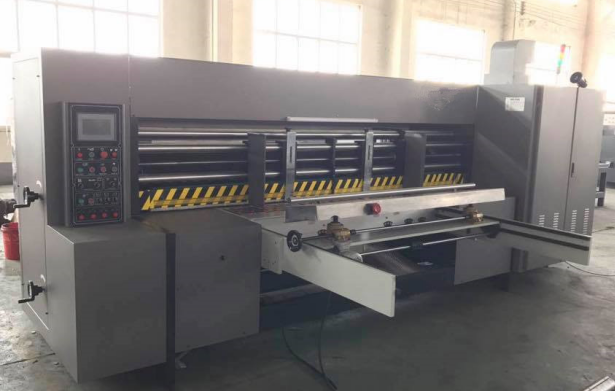

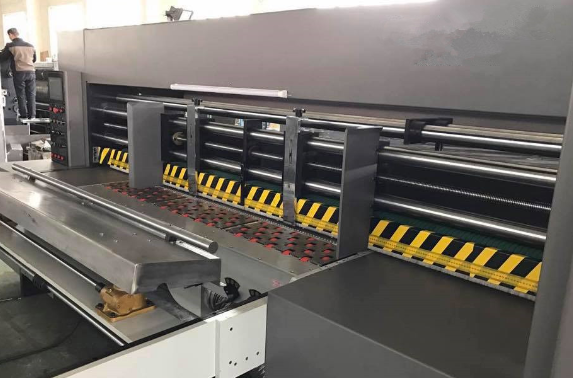

1. Papierzufuhr

Zuführungssystem mit Vorderkantenanleger

* Kann steifes dünnes Karton und Wellpappe E drei transportieren.
* Der Hilfszuführer mit Hochdruck-Zentrifugalgebläse kann entsprechend dem Biegungsgrad der Platte eingestellt werden, um sicherzustellen, dass das Papier glatt läuft.
* Die linke und rechte Seite der Seitenplatte werden manuell eingestellt.
* Der obere und untere Spalt des vorderen Leitblechs wird manuell eingestellt, und die automatische Verriegelungsvorrichtung verriegelt automatisch.
* Nach der Positionseinstellung der elektrischen Leistung ist die Einstellung einfach und schnell.

Papierzuführwalze
* Die Papierzuführwalze verwendet eine Gummiwalze (154 mm).
* Papierrollen werden mit dynamischer Wuchtkorrektur aus nahtlosem Stahl und verschleißfestem Gummi gefertigt, mit elastischer Pufferwirkung, um Beschädigungen des Kartons und Ausschuss durch Fehlbedienung zu vermeiden.
* Die Oberfläche der Gummiwelle der Papierzuführung ist mit einer Nut versehen, um den Druck auf ein Minimum zu reduzieren und die Bruchfestigkeit der Wellpappe zu vermeiden.
* Die Oberfläche der Papierwalze ist mit einer Rändelwalze aus Stahl versehen, hartverchromt, dynamisch ausgewuchtet, erhöht die Reibung beim Zuführen.
* Der Spalt der Papierwalze ist manuell einstellbar, mit Zifferblattanzeige, Einstellbereich von 1-12 mm, und verfügt über eine Selbstverriegelungsvorrichtung, die nach der Einstellung automatisch verriegelt, die Einstellung ist einfach und bequem.

2. Stanzabteilung

Bedienfunktion
* Die Schablone und die Stanzgummimattenwalzen werden im Stanzmodus durch eine zylindrische Exzenter Vorrichtung automatisch aus dem Gehäuse gelöst, was die Leerlaufbelastung der Maschine reduziert und die Lebensdauer des Stanzgummis und des Stanzwerkzeugs verlängert.
* Phasenverstellung in Planetenbauweise, 360 Grad im laufenden Betrieb, Stopp, vorwärts und rückwärts möglich, Phasenmodulation bis zu 0,1 mm präzise, bequeme Version, Version der Bedienung.
* Die Einstellung des Spaltes der Stanzwalze, Einstellbereich von 1-12 mm, verwendet eine Kreuzschieberverbindung, die Einstellung des Zahnrads stellt immer die korrekte Position der Verzahnung sicher.

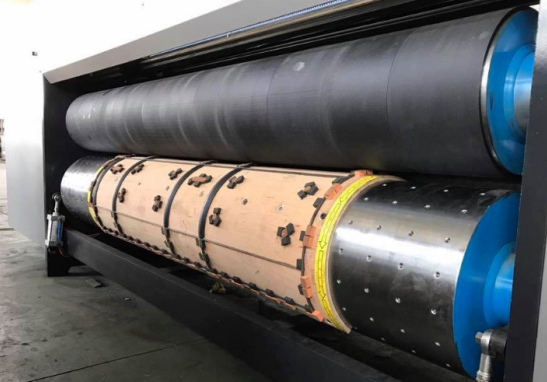

Schablonenwalze
* Gefertigt und geschliffen aus legiertem Strukturstahl-Nahtlosrohr, hartverchromt.
* Der Standard-Schablonentyp mit Schraubenabstand (axial radial 18 mm, 100 mm; gleichmäßig) erleichtert den Kunden auch die kundenspezifische Anfertigung von Schablonen.
* Stanzhöhe 25,4 mm.
* Schnittplattenstärke: 16 mm (dreilagiger Karton). 13 mm (fünflagiger Karton).
* Die axiale Einstellung erfolgt manuell, der einstellbare Abstand beträgt 20 mm.

Gummiauflagenwalze
* Gefertigt und geschliffen aus legiertem Strukturstahl-Nahtlosrohr, hartverchromt.
* Importierte Gummiauflage, gewährleistet die Lebensdauer.
* Gummiauflagenstärke 8 mm, Breite 250 mm.

3. Antriebssystem

Hauptantriebsrad
* 45# Stahlzahnrad, einsatzgehärtet und vergütet, geschliffen.
* Sechs Genauigkeitsstufen, laufruhig, geringe Geräuschentwicklung, Härte HRC58-62, lange Lebensdauer, ermöglicht langfristige Druckpräzision.

Schlüssellose Verbindungshülse
Mit schlüsselloser Verbindungshülse wird die Welle mit dem Zahnrad verbunden, bei großem Drehmoment ohne Spiel, bequemere Installation und Wartung, sorgt für den langfristigen Antrieb der Hochpräzisionsmaschine und die Druckregisterhaltigkeit.

4. Sonstiges

Hauptmotor
Frequenzgeregelter Motor.
Elektrische Komponenten
Marken-Schütze, Relais, Leistungsschalter, Lampen, Taster usw.

Einstellmotor
Verwendet bekannte inländische Marken.

Größe und Tag:

Herkunftsort:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Modellnummer:	PRY-H1628

Min Bestellmenge:	1 Satz
Preis:	USD 31000 Set
Verpackung Informationen:	Verwendet eine feuchtigkeits- und stoßfeste Verpackung, die für den Ferntransport auf der Straße und
Lieferzeit:	45 Arbeitstage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	10 Sätze pro Monat

Maschinenmodell:	PRY-H1628	Max. Kartongröße:	1600 * 2800 mm
Min. Kartongröße:	500 * 600 mm	max. Geschwindigkeit:	200 Stück/min
Wirtschaftliche Geschwindigkeit:	150 ~ 180 Stück/Min	Die Dicke der Druckmaschine:	3 ~ 16 mm
Präzision:	± 1 Millimeter	Leistung:	11.5 Kw
