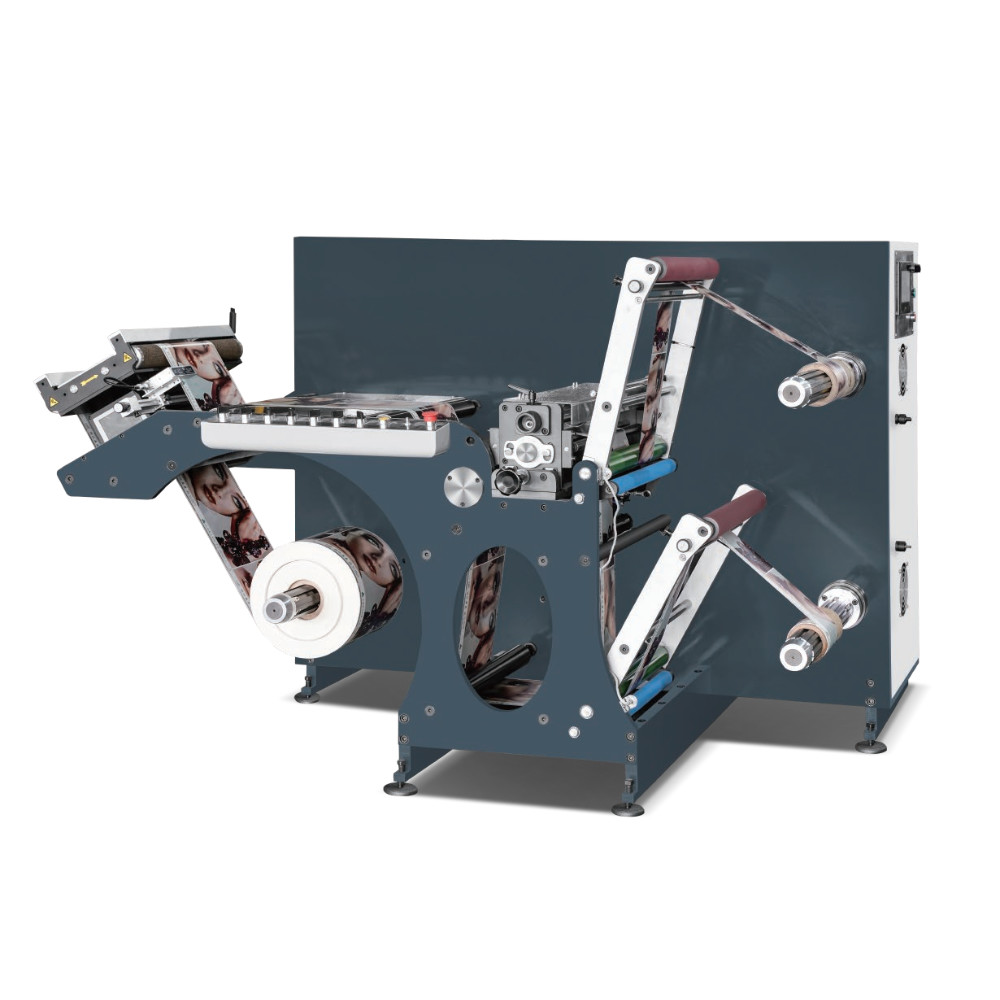

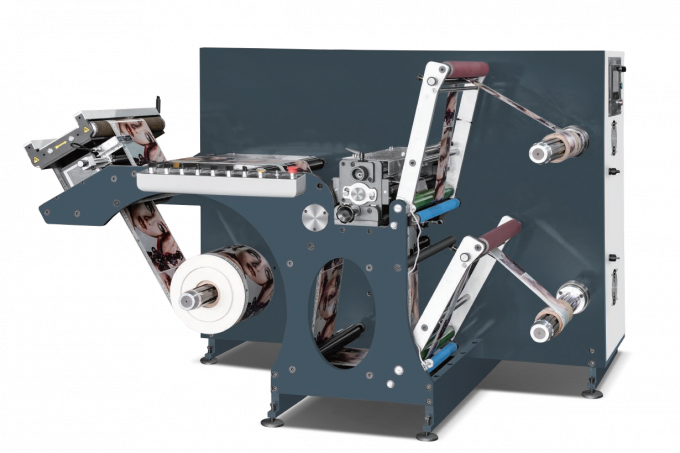

FQ-320C Hochgeschwindigkeitsschneidmaschine

Eigenschaften

Die automatische Schneidmaschine FQ-320C ist das Hilfsprodukt der automatischen Druckschneidmaschine. Diese Maschine eignet sich zum Schneiden von schmalen Papierstücken.Es hat einen Zähler und einen Zahlenzähler..Die Entwicklung wird durch eine Netzführung gesteuert, die Struktur der kompletten Maschine ist kompakt, schnell, mit hohem Wirkungsgrad, die Eigenschaft einfach zu bedienen, stabil zu bedienen.

Technische Parameter

FQ-C Hochgeschwindigkeitsschneidmaschine
Modell	FQ-320C	FQ-370C	FQ-480C
Schnittgeschwindigkeit	200 m/min
Max. Webbreite	320 mm	370 mm	480 mm
Max. Entwicklungsdurchmesser	700 mm
Max. Umwicklungsdurchmesser	600 mm
Abmessungen	2100 * 1250 * 1300 mm	2100 * 1300 * 1300 mm	2100 * 1400 * 1300 mm
Hauptmotor	4 kw
Spannung	380 V, 3-phasige
Min. Schneidbreite	10 mm
Maschinengewicht	ca. 2500 kg

Ausstattung

1- Mit einem 3-Pc-Auswicklungswelle, automatisch aufblasbare Luftwelle.
2- Mit 2 bis 3 Wickelwellen, automatisch aufblasbarer Luftwelle.
3Mit Zähler-Zahlenzähler.
4- Mit chinesischer Web-Anleitung.
5Mit 10 Stück Schneidmesser.
6Die Maschine hat einen Bläserventilator, der die geschnittenen Seiten wegblasen kann.

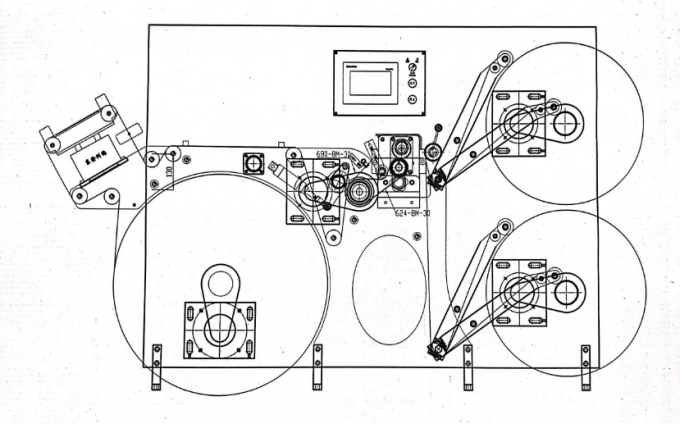

7. mit Druckrolle in Rückwind als Zeichnung.
8- Maschine mit 25 mm Luftschacht.
9Die Maschine ist mit 4 Servomotoren ausgestattet, einer zum Aufwickeln, einer zum Schrauben, zwei zum Umwickeln (nach oben und unten)
10- Mit Plattformform nach dem Abwickeln.

OK4000/8000 Inspektionssystem (optional)

Systemmerkmale (Vollbereich)

100%ige Vollbildbeobachtung: die Ausstattung des Kofferstocks und der gesamte Produktionsprozess werden abgedeckt;
HD-Bildqualität:basiert auf einer hochauflösenden Kamera;
Bildstabilisierung:Mit Hilfe von Echtzeitbildern werden die Bilder automatisch synchronisiert und werden nicht durch die Verzögerung der automatischen Erkennung mit transparenten Etiketten beeinflusst.
Schädigt nicht die Gesundheit der Bediener und verringert die Müdigkeit:Die Verwendung von LED-Lichtquellen anstelle von Stroboskoplicht macht das Licht weicher und gleichmäßiger.
Schnelle und einfache Aufgabenstellung;
Zuverlässiger und stabiler Betrieb

Systemkonfiguration

OK4000 Linienscanner für die Druckprüfung;
Der Industriecomputer verwendet einen 64-Bit-Achtkernprozessor, der schneller ist.
Verwendung einer hochdefinitiven, nicht verzerrenden Linse;
Ein integriertes Lichtquellendesign,einfach zu installieren;
Importierte Hochgeschwindigkeits-Doppelkanal-Akquisitionskarte.

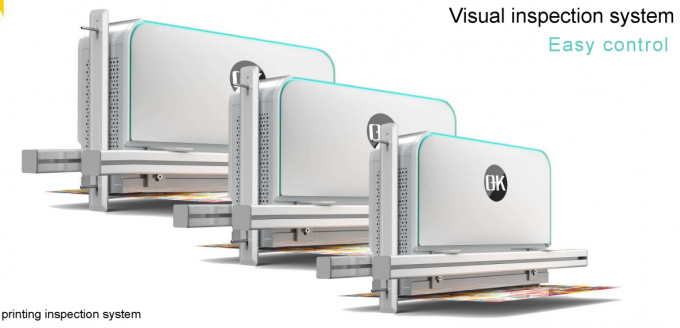

Sichtprüfungssystem

Einführung eines 100%igen Fehlerkontrollsystems,von der Vollformatbeobachtung über den Mangel an Standarddetektion + Abfallentladungsdetektion bis hin zu einer hochpräzisen Vollformatdetektion + einem Workflow-System.Mit Hilfe eines modularen DesignsDie Kunden können alle ihre Anforderungen an eine Reihe von Systemen durch optionale Module realisieren.Das System verwendet eine spezielle Lichtquelle, um den Kontrast zwischen dem transparenten Etikett und dem Unterlagepapier zu verbessern.Ob das Aufbewahrungspapier transparent oder nichttransparent ist oder sogar weiß, das System kann die Erkennung abschließen.Es kann die Erkennung von fast allen transparenten Etiketten für Mangel an Standard- und schmutzigen Abfall realisieren.Für leere Etiketten hat das System einen absoluten Vorteil.Das System kann frei zwischen einer normalen Lichtquelle und einer Konturlichtquelle wechseln.
Bildgewinnungsgeschwindigkeit: 30 Bilder pro Sekunde, Echtzeit-Erkennung von Vollbildern.
Höchstprüfgeschwindigkeit:150 m/min-500 m/min (je nach Systemmodell wählen).
Maximale Inspektionsbreite:180 mm-1100 mm (je nach Systemmodell wählen).

Das vollständige Set OK4000-4K/8k enthält folgende Teile

1. Linienscan-Kamera - OK 8000 ((4/8K Auflösung)
2Erfassungskarte - OR-X4C0-XPD00
3.Linsen (einschließlich Anschlussring, Adapterring usw.) -- ApoComponon 2.8/40
4Das Kamera-Datenkabel ist MVC-1-1-7M.
5. Kuppel Lichtquelle
6. Lichtquellenadapter (einschließlich Datenkabel, Stromkabel)
7. Encoder--R58S10-9C10M5-24L-5000
8. Steckerstreifen ((220V)
9. Knopf (Metall)
10.Anzeige (einschließlich Kabel-243V5QSB)
11.Tastatur ((K120 USB)
12.Maus ((M170 Draht)
13- Stromleitungen.
14- Schalter - NES-100-24
15.Alarmlicht ((24V)
16.Kontrollbox--TF-A610H-B250MD3V-8700K-16G+128G

Größe und Tag:

Herkunftsort:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Modellnummer:	FQ-320C 370C 480C

Min Bestellmenge:	1 Satz
Preis:	US 16000 ~ 19000 Set
Verpackung Informationen:	Es wird eine feuchtigkeits- und stoßfeste Verpackung verwendet, die für den Fernverkehr und verschie
Lieferzeit:	45 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	30 Stück/Stück pro Monat

Modell:	FQ-320C, FQ-370C, FQ-480C	Aufschlitzen von Geschwindigkeit:	200 m/min
Max. Webbreite:	320mm, 370mm, 480mm	Max. Entwicklungsdurchmesser:	700 Millimeter
Max. Rewinding Diameter:	600 mm	Abmessungen:	2100 * 1250,1300,1400 * 1300 mm
Hauptmotor:	4 kW	Spannung:	380 V, 3-phasige
Min.-Schnitthöhe:	10 mm	Maschinengewicht:	ca. 2500 kg
