Startseite ProduktePapierverarbeitungsmaschineriePRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie

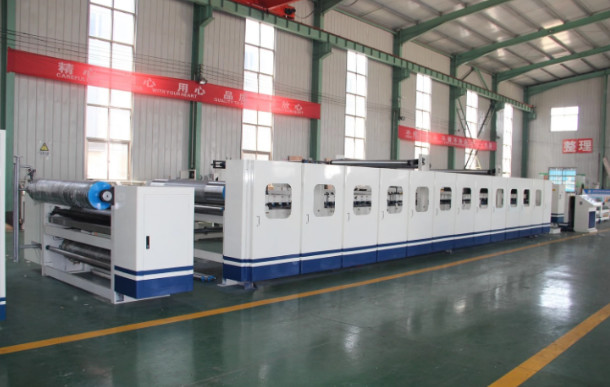

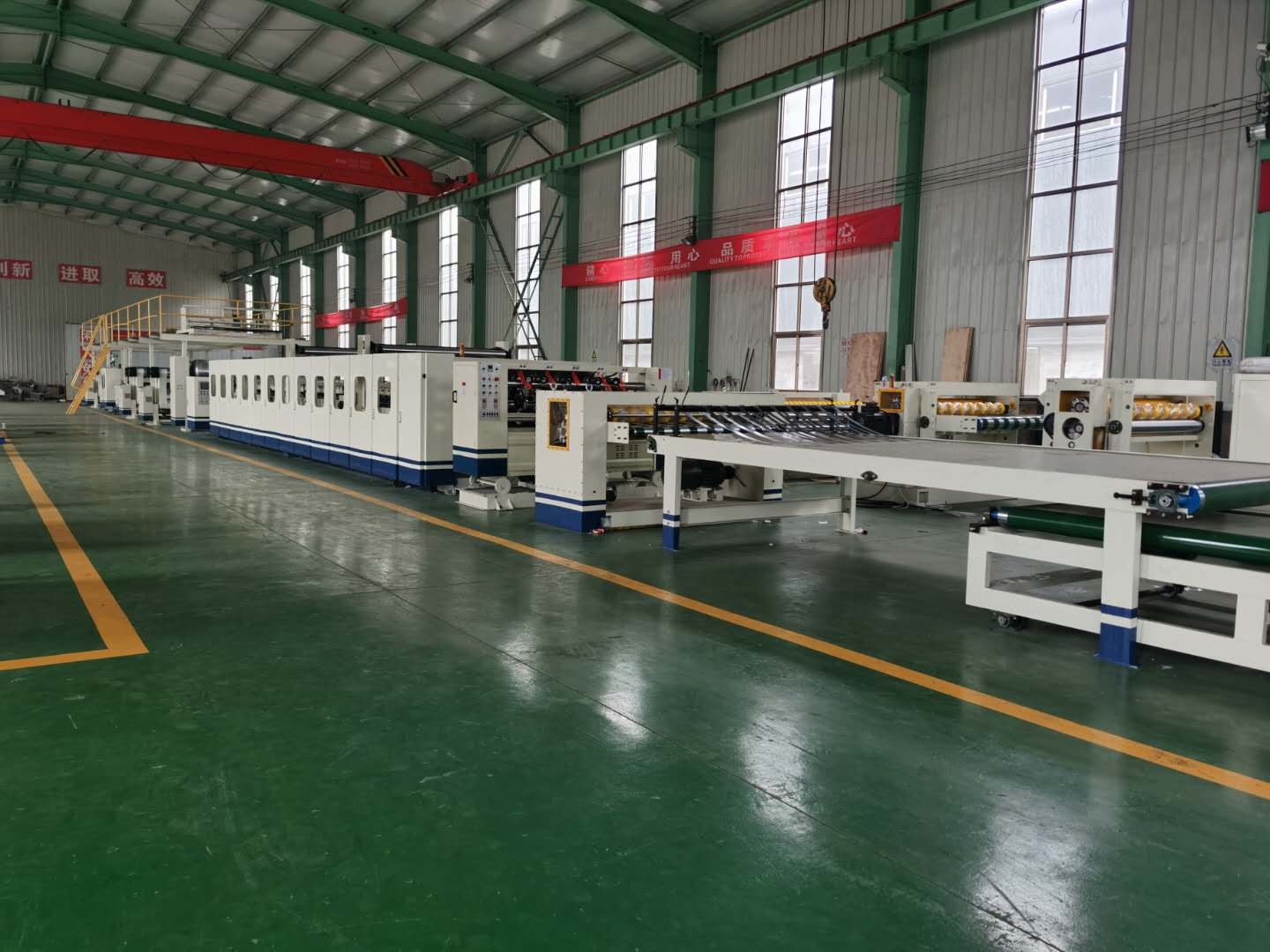

PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie

PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line
PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line
PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line
Grundlegende Informationen
Herkunftsort: China
Markenname: PRINTYOUNG
Zertifizierung: CE
Modellnummer: Das ist der Fall.
Min Bestellmenge: 1 Satz
Preis: US 198000 Set
Verpackung Informationen: Es wird eine feuchtigkeits- und stoßfeste Verpackung verwendet, die für den Fernverkehr und verschie
Lieferzeit: 45 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 30 Stück/Stück pro Monat
Kontakt
Designgeschwindigkeit: 100 m/min Wirtschaftliche Geschwindigkeit: 40 ~ 60 m/min für Fünf-Schicht-Karton
Arbeitsbreite: 500 ~ 1800 mm Grade des Grundpapiers: ≥ B
Wassergehalt von Grundpapier: 11% ± 1% Oberflächenpapier: 150 ~ 200 gsm
Kernpapier: 150 ~ 200 gsm Wellpappe: 105 ~ 180 gsm
Dampfmenge: 2500 ~ 3200 kg/h Max. Druck: 1.6MPa
Üblicher Druck: 00,98 ~ 1,12 Mpa Fertigungsstraßelänge: 45 m
Breite der Produktionslinie: 6 m

PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 0
PRYWJ100-1800 Wellpappenproduktionslinie
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 1
Technische Parameter
PRYWJ100-1800 Wellpappenproduktionslinie
Designgeschwindigkeit
100 m/min
Wirtschaftliche Geschwindigkeit
40 ~ 60 m/min für fünfschichtige Kartonagen
Arbeitsbreite
500 ~ 1800 mm
Sorte des Basispapiers
≥ B
Wasseranteil des Rohpapiers
11 % ± 1 %
Oberflächenpapier
150 ~ 200 g/m2
Kernpapier
150 ~ 200 g/m2
Wellpappe
105 ~ 180 g/m2
Dampfmenge
2500 ~ 3200 kg/h
Max. Druck
1,6 MPa
Üblicher Druck
0,98 ~ 1,12 MPa
Länge der Produktionslinie
45 m
Breite der Produktionslinie
6 m
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 2
Bedienungsart des Basispapierständers
Elektrisch mechanischer Typ
Durchm. von Clip-Papier
Φ350mm ~ Φ1400mm
Max. Gewicht einer Seite
1500 kg
Arbeitsdruck der Luftversorgung
0,6 ~ 0,9 MPa
Gesamtleistung
5,2 kW
*Die symmetrische Struktur kann mit zwei Rohpapierbündeln gleichzeitig installiert werden und ermöglicht einen ununterbrochenen Papierwechsel.
*Diese Maschine verwendet einen elektrischen Antrieb, um das Basispapier anzuheben oder abzusenken, festzuklemmen, zu lösen und zu zentrieren.
*Diese Maschine verfügt über einen pneumatischen Spannungsregler, um die Zugkraft des Rohpapiers anzupassen.
*Der Kopf des Klammerpapiers nimmt den Erweiterungsstil an.
*Die Spannungsregelung übernimmt eine pneumatische Bremsung, die zusammen mit der Papierklebemaschine auch online gesteuert werden kann.
Papiereinzugswagen und Bodenschiene
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 3
*Das Rohpapier wird in Betriebsposition bequem und flexibel zugeführt.
*Die gesamte Schiene befindet sich unter der Erde und die Hauptstruktur ist mit einem 12#-Kanal verschweißt, fest und langlebig.
*Zwei Papierzuführungswagen werden verwendet, um Papier von zwei Seiten zuzuführen.
SF-280D Single Facer
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 4
*Die Papierführung übernimmt die Windadsorption und sorgt so für die Stabilität der Flöten bei hoher Geschwindigkeit.
*Das gewellte Papier wird an der mittleren gewellten Walze adsorbiert, um eine Unterdruckzone von 180° zu bilden und dann das Rollen der Wellung durch den Vakuumkasten mittels Ventilator abzuschließen.
*Die Breite des Saugschlitzes der unteren Wellpappe beträgt nicht mehr als 2,6 mm, wodurch die Streifenmarkierung auf einseitiger Wellpappe reduziert werden kann.
*Der Getriebeteil verfügt über ein Universalgelenkgetriebe und trennt die Vibrationsquelle, wodurch die Wartbarkeit höher, das Getriebe stabiler und der Betrieb zuverlässiger wird.
*Das Reduziergehäuse verfügt über eine Ölbadschmierung und ein geschlossenes Getriebe, wodurch die Vibrationen der Maschine reduziert werden.
*Diese Maschine verfügt über eine automatische Leimzufuhr und eine pneumatische Steuerung der Leimzufuhr und -rückführung, wodurch sie sich durch einen Puffereffekt auszeichnet.
*Die Oberfläche der Klebewalze ist mit einer speziellen Maschenstruktur versehen und verchromt.
*Die oberen und unteren Riffelwalzen bestehen aus hochwertigem legiertem 48CrMo-Stahl. Nach der Wärmebehandlung beträgt die Steifigkeit HRC58-62. Die Oberfläche ist geschliffen und verchromt.
*Flötenprofil: je nach Kundenwunsch.
*Obere und untere gewellte Walze: Φ280 mm, 48CrMo-legierter Stahl
*Druckrolle: Φ290mm, 45# nahtloses Stahlrohr, vergütet
*Klebewalze: Φ240 mm, 45 # nahtloses Stahlrohr, Oberfläche mit spezieller Maschenkerbung und Verchromung behandelt
*Klebeschaberwalze: Φ120 mm, 20 # nahtloses Stahlrohr, Herkunftsort: Chengdu
*Vorwärmwalze: Φ320 mm, 20G Jigang-Stahl, Wandstärke: 16 mm
TO-B über Brücke
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 5
Vorneweg
Φ 135 mm
Up-back
Φ 135 mm
Aktiver Roller
Φ 135 mm
Angetriebene Walze
Φ 135 mm
Spannrolle
Φ 85 mm
Heberolle
Φ 85 mm
Vordere Papieradsorptionswalze
Φ 85 mm
*Die einseitige Wellpappe, die mit dem Single Facer hergestellt wird, wird per Förderband zur Spannbremse oder Saugbremse weitergeleitet, um vom nächsten Brückenübertragungssystem verwendet zu werden.
*Die Einführung einer Saugaufwickelvorrichtung, die Verwendung von Hochdruck-Zentrifugal-Frequenzumwandlungsventilator-Vakuumadsorptionskarton, elektrische Korrektur, um sicherzustellen, dass der Karton fest haftet und flach ist.
*Zwei Gruppen von Bedienfeldern sind installiert und werden elektrisch gesteuert, die auf oder neben der Brücke eingestellt werden können.
*Traktor mit Kettenradantrieb und Einzelmaschinensynchronisation, die einseitige Wellpappe-Traktion zur Brücke, die Akkumulation der Fördergeschwindigkeit ist langsam und bildet so eine Wellenform, um einseitige Wellpappe zu haben, um die Geschwindigkeit zu ändern, um die Produktion zu kompensieren Zeile erforderlich.
*Diese Maschine ist mit einem Papierzuführungsständer ausgestattet, der über eine Vorrichtung mit doppelter Übertragungsneigung verfügt. Die Stapelgeschwindigkeit ist etwas niedrig, wodurch sich Wellenformüberlappungen bilden und der Zweck der Lagerung von Wellpappe mit einseitigem Papier erreicht werden kann.
PH-B-600 Vorheizer und Doppelwalzen-Vorheizer
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 6
*Jede Walzenoberfläche ist mit präzisem Fräsen und Verchromen behandelt, herrlich und langlebig.
*Durch die elektrische Einstellung der Wickelwinkel kann der Vorheizbereich des Papiers im Bereich von 300° eingestellt werden.
*Die elektrische Einstellung der Wickelwinkel eignet sich für unterschiedliche Papiere und unterschiedliche Wagengeschwindigkeiten.
*Die Vorheizwalze wird professionell hergestellt und entspricht den nationalen Sicherheitsnormen für Druckbehälter.
*Die Vorheizwalze und die Papiervorlaufwalze sind elektrisch beschichtet.
TJ Klebemaschine
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 7
Durchm. von Vorheizwalze
320 mm
Wandstärke
20 mm
Durchm. der Papiervorderrolle
135 mm
Wandstärke
15 mm
Durchm. von Kleberoller
240 mm
Wandstärke
30 mm
Durchm. von Uniform-Leim-Roller
130 mm, 45# Rundstahl
*Diese Maschine verfügt über ein unabhängiges Motorgetriebe und eine variable Frequenzsteuerung.
*Die Oberfläche der Leimwalze wird mit einer speziellen Maschenstruktur versehen und verchromt, und die Oberfläche der Leimabstreifwalze und der Ballastwalze wird nach dem exakten Fräsen mit einer Verchromung behandelt.
*Diese Maschine verfügt über ein doppeltes Papierpresswalzensystem und einen pneumatischen Betrieb, was bequem und flexibel ist.
*Die automatische Leimzufuhr kann verhindern, dass sich Leim ablagert.
*Diese Maschine ist mit einem Vorheizsystem ausgestattet, das das Leimformen beschleunigen kann.
DF-C Double Facer-Maschine
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 8
Umrissgröße der Kochplatten
2180 * 600 * 135 mm
Material
20G-Stahl von der Jigang Group
Verarbeitung
Oberfläche gut geschliffen
Gelenkstil
Einplatten-Kreuzform
Temperaturkontrolle
Mehrgruppen-Temperaturregelung
Druckstil
Intensive Andruckrollen
Andruckrolle
Φ 70 mm, 45# massiver Stahl
Tragerolle
Φ 70 mm, 45# massiver Stahl
Hauptantriebsrolle
oben: Φ 600 mm, unten: Φ 520 mm
Lange und kurze riemengetriebene Walze
Φ 320 mm, 20# Stahl
Einstellrolle für langes und kurzes Band
Φ 215 mm, 20# Stahl
Vorder- und Hintergurt-Tragerolle
Φ 100 mm, 20# Stahl
Manuelle Siebwalze
Φ 100 mm, 20# Stahl
*Diese gesamte Maschine verfügt über eine hochintensive Breitkanalstahlkonstruktion, die fest, stabil, schön und für den Hochgeschwindigkeitslauf geeignet ist.
*Heizplatten werden professionell hergestellt und entsprechen dem nationalen Sicherheitsstandard für Druckbehälter. 600-mm-Heizplatten und die innere S-förmige Luftströmungsstruktur verbessern das Dampfausnutzungsverhältnis. Mehrere geschweißte Stahlstangen sorgen dafür, dass sich die Heizplatte dauerhaft nicht verformt.
*Die intensive Walzenpressstruktur sorgt dafür, dass der Karton fest haftet und sich glatt formen lässt.
*Der Dampfeinlass und -auslass der Rohrleitung sind S-förmig und halten die Temperatur der Heizplatten konstant und ausgeglichen.
*Die Teile der Heizplatten steuern die Temperatur separat und eignen sich für die Einstellung der Wagengeschwindigkeit.
*Die schwere Walze des Heizteils verfügt über eine vollständig hydraulische Hebe-, Auf- und Abwärtsbewegung, die stabil, sicher und zuverlässig ist.
*Der obere Baumwollgurt ist mit 1 Satz automatischem und 1 Satz manuellem Durchbiegungskorrektursystem sowie 1 Satz pneumatischer und 1 Satz manueller Spannvorrichtung ausgestattet. Der untere Baumwollgurt ist mit einem Spann- und Links-Rechts-Einstellsystem ausgestattet .
*Der Antriebsteil besteht aus tragbarem Netzgummi mit großem Durchmesser, der die Möglichkeit eines Riemenrutschens verringert und die Betriebsstabilität der Ausrüstung verbessert.
*Diese Maschine verfügt über einen unabhängigen Antrieb des Untersetzungsgehäuses und ein geschlossenes Ölbadgetriebe, wodurch wenig Lärm entsteht.
BFY-Schneidemaschine für dünne Klingen
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 9
Min. Schnittbreite
140 mm
Links- oder Rechtsbewegung der Vollschneidemaschine
± 90 mm
Arbeitsluftdruck
0,6 ~ 0,9 MPa
Relative Luftfeuchtigkeit
20 % ~ 90 %
Temperatur
5 ~ 50℃
*Übernahme des berühmten Motors mit variabler Frequenz und Einhaltung des gleichen Schritts wie die Produktionslinie mit hoher Präzision.
*Das automatische Frässystem kann den Zweck des Klingenfräsens ohne Unterbrechung während des Produktionsprozesses erreichen. Das Frässystem kann auch jederzeit die Intervalllänge und Schleifzeit entsprechend den Materialien oder der Beschnittsituation einstellen.
*Die hochwertige 1,2-mm-Klinge schneidet den Karton mit hoher Geschwindigkeit ab, sorgt für eine glatte Schnittkante, verformt sich nicht und ist schön und praktisch für den Vollversionsdruck von Karton.
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 10
SC-B100 NC-Fräsmaschine
Technische Parameter
*Schnittgeschwindigkeit: 120 m/min
*Länge des Papierschnitts: 500–9999 mm
*Präzision des Papierschneidens: ±1 mm (bei konstanter Geschwindigkeit)
*Karton: Rohpapier <360 g/m2, Kernpapier <200 g/m2
Dicke: 3–14 mm, Wasserrate < 10 %.
min. Breite: 1000 mm, Winkel: <30 mm
*Relative Luftfeuchtigkeit: 20–90 %
*Relative Temperatur: 5℃-50℃
*Luftquellendruck: 0,6–9 MPa
*Fräserwelle: oben: Φ188 mm, unten: Φ188 mm
*Papiervorderrolle: oben vorne: Φ165 mm (Sonnenrad), unten vorne: Φ120 mm
Oberer Rücken: Φ165 mm (Sonnenrad), unterer Rücken: Φ120 mm
Strukturelle Merkmale
*Spezielles strukturelles Design: Wandplatte und Sockel der Maschine mit hoher Intensität, transparentes Fenster auf beiden Seiten der Wandplatte, praktisch für Prüfung und Wartung.
*Das Getriebesystem verwendet eine automatische Ölpumpenschmierung, um die Präzision des Getriebes sicherzustellen.
*Einsatz eines hochpräzisen und hochsteifen Schleifgetriebes mit hoher Papiertoleranz und langer Lebensdauer, um sicherzustellen, dass die Schneidpunkte präzise ineinandergreifen und der Karton ohne Grate sauber ist.
*Das hochpräzise Design der Messerwelle und des Schneidrahmens gewährleistet einen reibungslosen Schnitt bei hoher Geschwindigkeit.
*Das spezielle Klingenwechsler-/Ersatzdesign gewährleistet einen schnellen und bequemen Klingenwechsel.
*Das gesamte System entspricht dem CE-Standarddesign und unterliegt der strengen Messung der NC-Industriequalität, um Qualität, Stabilität und Lebenserwartung sicherzustellen.
*Der Antriebsteil verfügt über ein AC-Servo mit germanischem Treiber und heimischem Motor, hohe Qualität, schnelle und präzise Reaktion.
*Einführung eines speziellen Energierückgewinnungsspeicherdesigns mit recht gutem Stromspareffekt und sehr hoher Fähigkeit, die Instabilität der Energieversorgung in Fabriken zu überwinden.
*Das System verfügt über die Funktion der automatischen Erkennung, die in der Lage ist, Ausnahmen und Schäden durch fehlenden Betrieb zu verhindern.
*Der Computer kann die Beschleunigung des Kartonschneidens automatisch an die Kartonspezifikationen und die Produktionsgeschwindigkeit anpassen und die Übertragungsgeschwindigkeit der Kartons automatisch verfolgen, um Schritt zu halten.
*Der Computer kann bis zu 999 Aufträge speichern und diese automatisch nacheinander oder entsprechend der vorherigen Bedingung abschließen. Auf dem Bildschirm werden verschiedene Arten von Produktionsinformationen angezeigt.
*Länge des Kartonzuschnitts: 500-9999 mm, Genauigkeit des Kartonzuschnitts: ±1 mm
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 11
RS-Staplermaschine
Technische Parameter
*Blattlänge: 2300 mm
Strukturelle Merkmale
*Automatisches Stapeln und Sammeln von Kartons; elektrischer Ausgang horizontal.
*Vertikal verbundene Kartons werden über ein Breitbandband transportiert.
*Kartons werden per Schalter herausbewegt, wenn die Blattmenge oder -höhe den Anforderungen entspricht.
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 12
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 13
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 14
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 15
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 16
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 17
PRYWJ100-1800 3-Schicht-Dampf-Heizung Wellkarton-Maschine Produktionslinie 18
F1: Sind Sie ein Hersteller oder ein Handelsunternehmen?
A: Unser Büro in Shanghai ist hauptsächlich im Export tätig.Wir haben unsere eigene Fabrik in Wenzhou, Provinz Zhejiang.
F2.Was ist die Maschinengarantie?
A: Ein Jahr. Nach Ablauf der Garantie bieten wir dem Käufer weiterhin technischen Support zu geringen Kosten.
F3. Wie lange dauert die Produktion bei der Bestellung?
A: Normalerweise etwa 10-20 Tage.
F4.Was ist die Lieferzeit?
A: 15-30 Tage nach der Anzahlung.
F5.Kann Ihr Unternehmen den Versand für Kunden abwickeln?
A: Ja, geben Sie uns einfach den Zielseehafen oder den Containerhafen an.
F6. Ist die Verpackung stabil?
A: Ja. Verwendet eine feuchtigkeits- und stoßfeste Verpackung, die für den Ferntransport auf der Straße und verschiedene Wetterbedingungen geeignet ist.Ein vollständiger Satz Wartungs- und Bedienungsanleitungen ist im Lieferumfang enthalten.
F7.Wie sieht es mit der Installation und Schulung der Maschine aus?
A: 1) Wir bieten kostenlose Schulungen in unserer Fabrik an.2) Wir können Techniker (Ingenieure) zur Installation und Schulung in Ihr Werk schicken.Sie zahlen den Hin- und Rückflug und die Unterkunft sowie 100 USD pro Tag für jeden Techniker.
F8.Haben Sie Maschinen auf Lager?
A: Für das Standardmodell haben wir eine große Menge auf Lager.Für Sondermodelle benötigen wir 20–30 Tage, um es für Sie zu produzieren.
F9.Wie können Sie die Qualität der Maschinen sicherstellen?
A: Jede Maschine wird mindestens 24 Stunden vor der Auslieferung einem Testlauf unterzogen, um die Qualität sicherzustellen.Und während der Garantie stellen wir kostenlos Ersatzteile zur Verfügung, wenn an der Maschine ein Problem auftritt.
F10.Inspizieren Sie die Maschinen oder testen Sie sie vor dem Verpacken?
A: Natürlich tun wir das. Wir haben eine QC-Abteilung, die die Maschine vor dem Verpacken debuggt.Wenn Sie für den Testlauf ein bestimmtes Material verwenden möchten, müssen Sie für die Materialkosten aufkommen.
F11. Wie lautet die Zahlungsfrist?
A:T/T 30 % im Voraus, der Restbetrag ist vor der Lieferung zu bezahlen.Wir akzeptieren auch Zahlungen per West Union oder L/C vor Ort.
F12. Akzeptieren Sie Werksbesichtigungen?
A: Herzlich willkommen für Ihren Besuch.
F13. Wie viele Jahre sind Sie im Druckbereich tätig?
A: Das Unternehmen in Shanghai besteht seit 2008 und die Fabrik besteht seit mehr als 25 Jahren.
F14. Wie viele Kunden haben Sie?
A: Wir haben unsere Maschinen in etwa 60 Länder verkauft.Wir haben Vertreter in Südafrika, Marokko und Italien.

Größe und Tag:

Papier Durchmessers 320mm kann

Maschine herstellend

5pcs/Min Paper Can Making Machine

Kontaktdaten
Mehr Papierverarbeitungsmaschinerie
