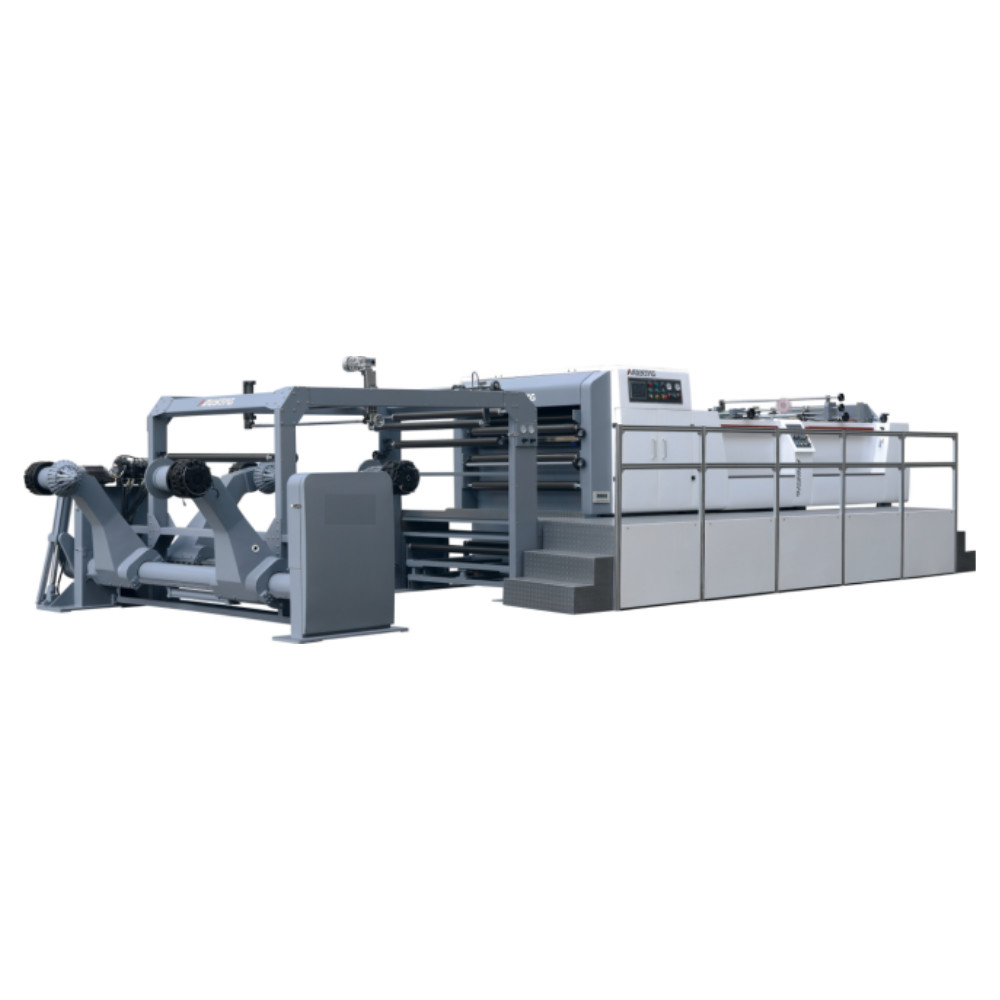

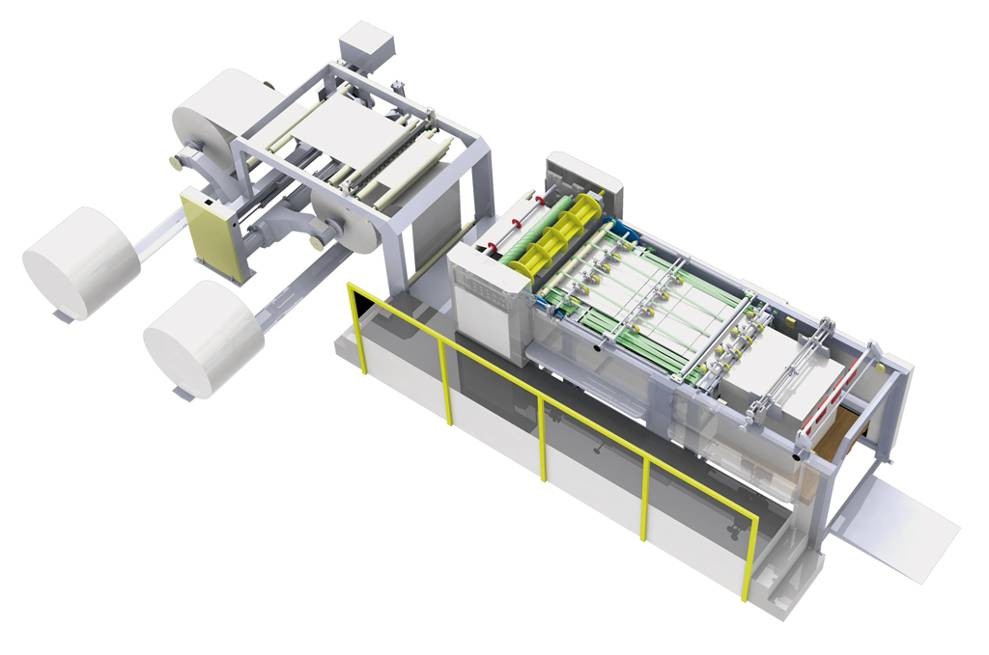

PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine

Messung der Maschine: 12000 * 4000 * 2400 mm Gewicht: 11500 Referenzkg
Höchstgeschwindigkeit: 400 Schnitte/min Spannung: 380 V, 25 kW, 3 Phasen, 50 Hz
Beziehen Sie Gewicht Schnitt des Papiers: 50 ~ 550 g Schnittgenauigkeit: ± 0,3 mm
Schnittlänge: 450 ~ 1650 mm Maximaler Durchmesser der Rolle: 1800 mm (71) max.
Höchstbreite des Papierschnitts: 1400 mm Das Format des Aufschlitzens: Blatt 2
Maximale Schneidgeschwindigkeit des Zählers: 300 m/min Anforderungen an die Luftdruckquelle: 0.8 Mpa

PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 0
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneider
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 1
Eigenschaften
PRY-Webschneidmaschine, die die fortschrittliche Technik aus Großbritannien anwendet.
Die Maschine wird durch einen Servomotor angetrieben.
Die Geschwindigkeit des Papierschnitts ist schnell und stabil.
Deutschland präzise Bär und Schneidmesser gewährleisten die hohe Schneidgenauigkeit.
Touchscreen-Steuerung, einfache Bedienung, vernünftige Struktur, Musikabwehr, um das Papier glatt zu halten.
Diese Maschine ist die Papierverarbeitungsmaschine, die in der Papier- und Druckindustrie sehr beliebt ist und die Effizienz und den Nutzen für Ihr Unternehmen in hohem Maße verbessern wird.
Technische Parameter
PRY-1400D Hochgeschwindigkeits-Blattschneider
Messung der Maschine
12000 * 4000 * 2400 mm
Gewicht
11500 Referenzkg
Höchstgeschwindigkeit
400 Schnitte/min
Spannung
380 V, 25 kW, 3 Phasen, 50 Hz
Referenzgewicht des Schnittpapiers
50 ~ 550 g
Schnittgenauigkeit
± 0,3 mm
Schnittlänge
450 ~ 1650 mm
Maximaler Durchmesser der Rolle
1800 mm (71) max.
Höchstbreite des Papierschnitts
1400 mm
Die Form des Schneidens
2 Blätter
Maximale Schneidgeschwindigkeit des Zählers
300 m/min
Anforderungen an die Luftdruckquelle
0.8 Mpa
Maximale Last des Schneiders
Einkartonpapier - 500 gm (Die Dichte und die Qualität müssen berücksichtigt werden)
Ausstattung
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 2PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 3

Ungebunden stehen

Typ:Doppelarm-Typ für Papierkern-Rollrack 3 ̇6 ̇12 ̇
2 aufgerollte Pick-up-Typ an der Rückseite der Maschine, der so ausgelegt ist, dass er Rollen mit einem Gewicht von ca. 2500 kg fassen kann.Die Auf- und Abbewegungen sind alle hydraulisch und werden direkt von der Konsole durch Auswählgeräte gesteuert, die die Magnetventile steuern.Öldruck zur Steuerung des Papierarms vor und nach dem Schließen, Bewegen und Heben.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 4PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 5

Schneideeinheit

Auf dem Messer erlaubte die britische Schneidmethode, die Belastung und den Lärm zu reduzieren, wenn der Schneider die Lebensdauer des Schneiders verlängert.Wirksam reduzieren die Vibrationen und Geräusche des Hochgeschwindigkeitsbetriebs.
Unter dem Messer: Messerblock mit integriertem Guss aus Gusseisen, Präzisionsbearbeitung, gute Stabilität.

Elektronische Steuerung

Der Rückschnitter: aus einer speziellen Präzisionsmesserverarbeitung aus Stahl, langlebige Klinge leicht einstellbar.
PLC zur Steuerung des elektronischen Systems, automatisch und bequemer für den Betrieb.
Die Schnittlänge, die Menge und fertig.
Papierstücke können direkt auf den Touchscreen eingegeben werden und die tatsächliche Länge deutlich anzeigen.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 6PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 7PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 8
Das Förder- und Papiersammelsystem von Jogger
Fördersystem mit mehreren Stufen: von hoher bis niedriger Geschwindigkeit.Zuerst das geschnittene Papier schnell trennen, dann das Papier überlappen,danach das Papier sammeln und stapeln.der Papierstapel auf eine beträchtliche HöheDer Stapler-Tisch hat eine dreiseitige Schüttelfunktion, die Seite des Motors, um das Papier, das Papier,auf beiden Seiten durch qualitativ hochwertige Motor Jogger, um die Amplitude des Papiers manuell anpassen, um die Einfachheit und Sicherheit der Operation zu verbessern.
Lockergerät
Vor dem Schneidvorrichtung ist die Lockenvorrichtung in der Papierrolle vorhanden, um die Locken- oder Falteinrichtung zu beseitigen, um die Spannung der Papierrolle zu stabilisieren.Die Papierrolle geht zuerst durch (an den Rand der Rolle) Komponenten in die DekonvolutionseinrichtungDie Rollen sind Führerrollen.

Das neue Gerät gegen Krümmung -- vollautomatisiert durch PLC gesteuert

Wirksam entfernen Sie die Krümmung der Rolle, um das Papier flacher zu machen und die Spannungsstabilität der Papierrolle zu verbessern.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 9PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 10

System zur Regelung der Quadratität (Automatisches Prismatisches Regelsystem für Papier)

Wenn Sie die Quadratur des Papiers anpassen, repariert unser Ingenieur es einmal, und der Bediener muss es nicht anpassen.

Schnittmesser (Pneumatik-Typ 3 Sets)

Für das Trimmen und Mittelschneiden werden drei Sätze Schneidmesser verwendet.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 11PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 12

Automatische Markierungsmaschine

Mit präziser Zählung nach der Einfügung der Markierung müssen die Bediener nur auf der Mensch-Maschine-Schnittstelle nach der Anzahl des Papiers eingeben,können gemäß den Einstellungen die Menge des Papiers markieren.
Die Hauptmaschinenstruktur(Messerhalter und Halterstand)
Die Hauptmaschinenwand nutzt durch Finite-Element-Analyse, mechanische Vibrationsanalyse und Optimierung des Rahmens hochwertiges Knoten-Guss-Eisen für die Integration des Designs.und durch Präzisionsbearbeitung, das Resonanzphänomen zwischen den Getriebebauteilen zu perfektionieren, den Betrieb stabiler zu machen, die Lebensdauer der Lagerteile zu verbessern.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 13
Automatischer Papierverstopfer
Die Sensoren geben dem System Signale, wenn sich bei einem Förderband ein Papierstau ereignet, und die Maschine stoppt sofort, um die Papiere zu retten.
Web-Guide-System
Strenge Prozessqualitätskontrolle, Servo-Steuerungssystem langlebig, wartungsfrei, Feinverarbeitung, hohe dynamische Reaktion, keine Pufferung, genaue Positionierung, Fahrergrenze digital einstellbar.Das Display kann automatisch zum Stillstand eingestellt werden, um automatisch zu arbeiten, was Energie sparen kann.Der große Bildschirm wird in Echtzeit angezeigt, und der Betriebszustand des Systems ist im Inneren klar.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 14PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 15

Statisches Eliminationssystem

Die antistatische Stange kann die Statik von den Blättern beseitigen.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 16PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 17

Motorgesteuerte Ketten Art Layboy

Stabiler und mit einem größeren zulässigen Gewicht für das Papierblatt.Es sind etwa 2 Tonnen.

Pneumatisch gesteuertes Dammbrett

Wenn Sie auf den Knopf drücken, wird das Dammbrett hoch und bereit für Papierhaufen zu kommen.
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 18

mit einer Breite von mehr als 20 mm,

2-Bildschirmbetrieb mit Fernbedienung
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 19PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 20

Fahrmotoren

1.AC-Servomotor und Encoder für Kreuzmesser
2Wechselstrommotor und Frequenztransformator für Hochgeschwindigkeits- und Niederschwindigkeitsförderer
3.AC-Motor für das Auf- und Absteigen von Papierstapeln
4Wechselstrommotor für Jogger
5.AC-Motor für den Abwinden
6.AC-Motor zur Sammlung von Abfallkanten
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 21
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 22
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 23
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 24
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 25
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 26
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 27
PRY-1400D Servo-Präzisions-Hochgeschwindigkeits-Blattschneidemaschine 28
F1. Sind Sie Hersteller oder Handelsunternehmen?
A: Unser Büro in Shanghai betreibt hauptsächlich Exporte.Wir haben unsere eigene Fabrik in Wenzhou, Provinz Zhejiang.
F2.Welche Garantie gilt für die Maschine?
A:Ein Jahr. Nach der Garantie bieten wir dem Käufer immer noch technische Unterstützung zu niedrigen Kosten.
Q3.Wie ist die Produktionszeit bei der Bestellung?
A: Normalerweise etwa 10-20 Tage.
Q4.Wie ist die Lieferzeit?
A15-30 Tage nach Einzahlung.
F5.Kann Ihr Unternehmen den Versand für Kunden erledigen?
A: Ja, geben Sie uns einfach den Bestimmungshafen oder den Containerhof.
F6. Ist die Verpackung stark?
A:Ja.Die Verpackung ist feuchtigkeits- und stoßfest und eignet sich für den Fernverkehr und verschiedene Wetterbedingungen.Ein vollständiger Satz von Wartungs- und Betriebsanleitungen ist enthalten.
F7. Wie sieht es mit der Maschineninstallation und Ausbildung aus?
A: Wir bieten kostenlos Schulungen in unserer Fabrik an.2) Wir können Techniker (Ingenieure) für die Installation und Ausbildung in Ihre Fabrik schicken.Sie zahlen den Hin- und Rückflug und die Unterkunft sowie die Gebühren für jeden Techniker von USD 100 pro Tag.
F8. Haben Sie Maschinen auf Lager?
A: Für das Standardmodell haben wir eine große Menge auf Lager.Für ein spezielles Modell brauchen wir 20-30 Tage, um es für Sie zu produzieren.
Q9.Wie können Sie die Qualität der Maschinen gewährleisten?
Jede Maschine wird mindestens 24 Stunden vor der Lieferung getestet, um die Qualität zu gewährleisten.Und während der Garantie geben wir Ersatzteile kostenlos, wenn die Maschine Probleme hat.
Q10.Inspektionieren Sie die Maschinen oder testen sie vor dem Verpacken?
A: Natürlich haben wir. Wir haben eine QC-Abteilung, die die Maschine vor dem Verpacken debuggt.Wenn Sie ein bestimmtes Material für den Testbetrieb verwenden möchten, müssen Sie die Kosten für das Material bezahlen.
F11.Wie lautet die Zahlungsfrist?
A:T/T 30% im Voraus,der Restbetrag ist vor der Lieferung zu zahlen.Wir akzeptieren auch die Zahlung per West Union oder L/C auf Sicht.
Q12.Akzeptieren Sie Fabrikbesuche?
A: Herzlich willkommen zu Ihrem Besuch.
Q13. Wie viele Jahre sind Sie im Druckbereich?
A: Das Unternehmen in Shanghai ist seit 2008, die Fabrik ist mehr als 25 Jahre.
Q14. Wie viele Kunden haben Sie?
A: Wir haben unsere Maschinen in etwa 60 Länder verkauft.Wir haben Agenten in Südafrika, Marokko und Italien.
