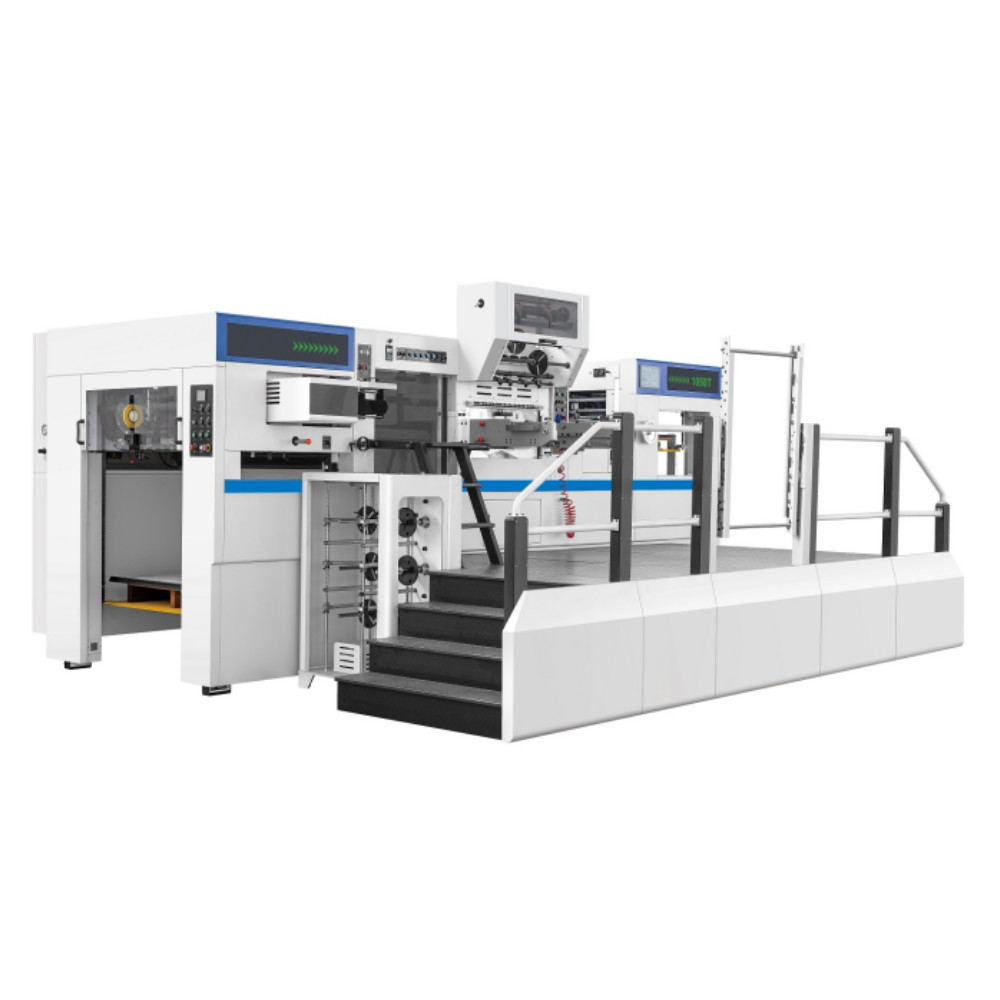

PRY-1050T Automatische Flachbett-Druckschneidmaschine

Eigenschaften

1.Die Plattenpresse wird durch den Taiwan TECO Hauptmotor mit Panasonic-Wechselrichter angetrieben;Der Betrieb der vollständigen Maschine wird durch ein zentralisiertes Steuerungssystem der PLC gesteuert, das automatisch den Arbeitszustand untersuchen und den ungewöhnlichen Zustand testen sowie den Arbeitszustand aufzeichnen kann.Nach dem europäischen Sicherheitsstandard entwerfen wir vernünftigerweise eine perfekte Kombination aus Betriebsfähigkeit und Sicherheit.
2.Advanced Alarmsystem des Starts wird den Bediener daran erinnern, den unsicheren Bereich zu verlassen.Die pneumatische Kupplung trennt sich und stoppt automatisch, wodurch die Papierverschwendung reduziert wird, Personal und Ausrüstung zu schützen.
3.Ein ausgefeiltes vorab gestapeltes Gerät und non-stop-Geräte für die Zufuhr und Lieferung von Papier reduzieren die Stapelzeit, verbessern die Effizienz der Maschine und erhöhen Ihr Einkommen.
4Ausgewählte europäische, japanische und taiwanesische elektrische und pneumatische Komponenten verbessern die Stabilität der Maschine und verringern die Häufigkeit der Unbewegung.
5.Mainframe und Basis adoptieren hochfeste Kugelgraphit-Eisen QT500-7, die durch numerische Steuerung genau verarbeitet wird,Garantieren Sie, dass die Maschine bei hohem Druck lange Zeit stabil läuftDie Kernstücke der Plattenpressmaschine wie Kurbelwelle, Wurmgetriebe, sind alle aus importiertem hochwertigem Legierungsstahl, der durch Abkühlung und Hochtemperaturgehärtung mit einer langen Lebensdauer verarbeitet wird.
6Das Schmiersystem für Kernteile ist mit einer Anzeige für den Öldruck und einer Alarmanlage für einen unzureichenden Öl- und Luftdruck ausgestattet.
7.Langfristige und vollständige technische Ausbildung sowie eine einjährige unentgeltliche Wartung gewährleisten, damit unsere Kunden die Produktionstechnologie unserer Geräte vollständig beherrschen können.Unsere Maschine ist perfekt konzipiert.Genaue Installation, hohe Stabilität, hohe Sicherheit, geringer Lärm.

Technische Parameter

Automatische Druckmaschine PRY-1050T
Max. Blattgröße	1050 × 750 mm
Min. Blattgröße	400 × 350 mm
Max. Strichschneidgröße	1040 × 720 mm
Max. Stempelgröße	1030 × 720 mm
Größe der inneren Jagd	1080 × 745 mm
Die Schnittplatte Größe	1050 × 730 mm
Ausdrucksdicke der Linerplatte	7 mm oder 5+2 mm
Querschnittsbreite der Folie	15 ~ 720 mm
Längsbreite der Folie	15 ~ 1030 mm
Max. Durchmesser der Folie	Φ 250 mm
Innerer Durchmesser der Folie	25 mm oder 76 mm
Querschnittliche Futterwellen	2 Stück
Längsschwellen	3 Stück
Heizzone	12 Stück
Temperaturbereich	50 ~ 199 °C
Fütterungsstapelhöhe	1550 mm
Höhe des Lieferhaufens	1500 mm
Lagerbestand	Pappe: 0,1 bis 2 mm
	Gewalzpapier: < 4 mm
	Kunststoffblech: 0,2 ~ 1 mm
Präzision beim Stanzschneiden	≤ ± 0,1 mm
Genauigkeit des Stempels	≤ ± 0,125 mm
Max. Druck	300 T
Max. Maschinengeschwindigkeit	7500 S/H
Max. Stempelgeschwindigkeit	6000 S/h
Mindestmarge des Grippers	7 mm
Luftversorgung	0.6 ~ 0,7 Mpa, 0,36 m3/min
Leistungsbedarf	3 Phasen 380V 50Hz
Hauptmotorleistung	11 kw
Heizleistung	24 kw
Gesamtleistung	60 kw
Gesamtmaschinengewicht	20 T
Gesamtgröße [L (+ Vorstapelung) × W ((+ Plattform) × H]	5600(+1430) × 2100(+2000) × 2800 mm

Ausstattung

Papierzuführungsbereich:Zuführ- und Fördertisch

1Die Wandplatte des Fütterers besteht aus Gusseisen, das bei Hochgeschwindigkeitsfahrten stabiler ist.

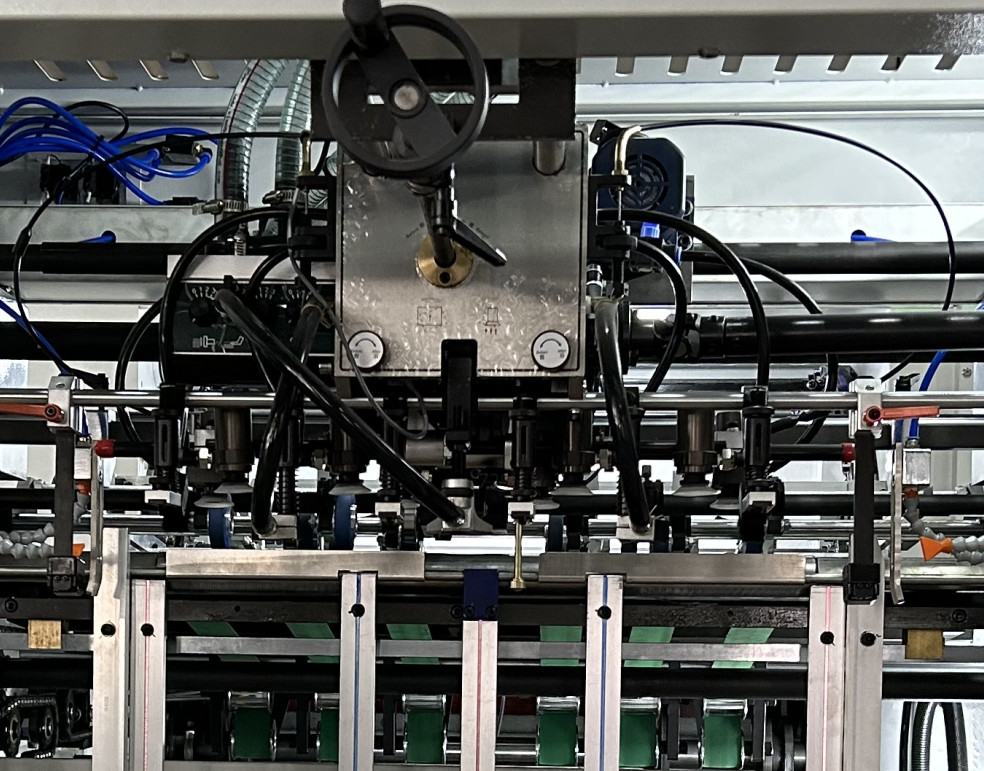

2.Präzisionszuführkopf (Becker-Vakuumpumpe) mit doppelseitigem Seitenbläser: geeignet sowohl für Pappe als auch für Wellpappe.und der Winkel und die Höhe der Düsen können angepasst werden, um den verschiedenen Formen des Papiers zu entsprechen.
3.Feeder Kopf (vorwärts / rückwärts) die Stapel Ausrichtung (links / rechts) kann durch Motor angepasst werden, müssen Sie nur Tasten drücken, um anzupassen.
4- Elektromechanischer Doppelblatt-Detektor.

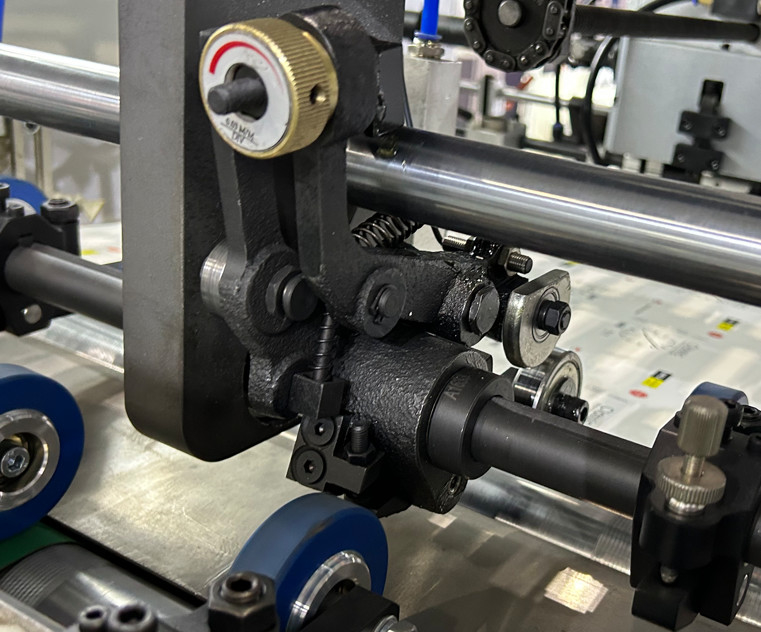

5.Schrägfördertisch mit antiverschleißenden PU-Druckwalzen und Bürstenrädern ist viel besser geeignet, um dünnes Papier bei hoher Geschwindigkeit zu füttern.
6.Doppelverwendbares Seitenlager (ziehen und schieben) und Vorderlager garantieren die Genauigkeit der Plattenposition.
7.Funktion zur Erkennung von verzerrtem Papier und aufgestautem Papier und Funktion zum automatischen Stoppen: Wenn die Sensoren feststellen, dass das Papier verzerrt oder aufgestaut ist, bevor es in den Plattenpressbereich geliefert wird, wird die Maschine angehalten.
8.Pneumatisches Puffergerät für Förderband: bei hoher Geschwindigkeit hilft es, dass das Papier durch das Fütterband reibungslos geliefert wird.
9.Eine Nonstop-Zuführungsstruktur für Papier und eine vorverpackte Palette mit Leitbahn verbessern die Effizienz erheblich.

Platen-Pressenabteilung

1.Hauptkörper adoptiert hochfester duktiler Eisen QT500 mit speziellem Gießverfahren. Die Krumphähne aus Ni-Cr-Mo-Legierung mit spezieller Handwerksbehandlung und super verschleißbeständigem Wurm und Getriebe.
2.Automatischer Hochdruckölmotor mit Filter und Kühlventilator, der das Öl zum Schmieren der Hauptelemente des Getriebes (Kurbelwelle, Wurm und Getriebe) recycelt.Und die Automobilölpumpe schmiert alle notwendigen Teile (Gang(Kette, usw.)
3.Großes Schwungrad mit pneumatischer Kupplung garantiert hohe Präzision bei hoher Geschwindigkeit der Maschine.
4.Automatisches Druckregelungssystem für das Druckschneiden, der Bediener muss nur den Wert auf dem Touchscreen einstellen, um den Druck anzupassen.
5.Menschfreundliches Design für die Veränderung von Werkstoff- und Verkleidungsplatten (Manganstahl,HRC50-53).
6.Hochpräzise Kammenindex mit Drehmomentbegrenzer und synchronem Gürtel zur Steuerung der Greiferstangen, um Papier bei hoher Geschwindigkeit stabil in exakte Position zu bringen.
7.Hochfeste Greifer aus Ti-Al-Legierung und verschleißbeständige Ketten für Greiferstangen.

Einheit für die Folieprägung

1.Industrielle Tablet-PC, Touchscreen-Eingabe von Daten, automatische Programmoptimierung, Einsparung von Folien.
2.Adoptieren Sie ein Servomotor-Steuerungssystem für die Präzision des Folienstempels, der Fütterung und Sammlung der Folien.
3.Separate Einstellung der Temperatur von 12 Heizbereich, thermostatische Steuerung.
4.Elektronische Drucksteuerung, bei Warmstempeln, wenn kein Papier vorhanden ist, kein Druck.
5Die hitzebeständige Honighalsplatte besteht aus einem speziellen Material.
6.Drawer-Folienzuführungsmechanismus verbessert die Effizienz und gewährleistet die Sicherheit.
7.Transversal- und Längsblasvorrichtung für das getrennte Blasen der Folien und Folienbruchdetektor.
8- Trennbare Abfallrecyclingvorrichtung und Recyclingbox.
9.Honeyballplatte (optional).
10.Zusatzplattenstand (optional).

Papierlieferungsbereich

1.Automatische Ausrichtung, ein einstellbarer Luftbläser und eine Haarbürste garantieren, dass der Papierhaufen in Ordnung ist, egal ob das Papier dick oder dünn ist.
2- Vorrichtung zur Verhinderung von Überlauf: Das Blatt wird mit dem Greiferstange nach oben bewegt; der Detektionssensor wird aktiviert und die Maschine stoppt.
3.Automatisches, non-stop Papierliefergerät wird durch einen Motor gesteuert; man muss nur einen Knopf drücken, um es zu bedienen.
4Ein Tag-Einsatzgerät (1 Satz) zur Aufzeichnung der Blechmenge.

Elektrische Box und Steuerungssystem

1.Die Schnittstellensteuerungen sind integriert, und zahlreiche elektrische Schaltersteuerungen sind auf dem Bedienbildschirm eingestellt, der einfach zu bedienen und leicht zu verstehen ist.
2.PLC-Zentralsteuerungssystem kann automatisch den Arbeitsstatus untersuchen und ungewöhnlichen Status testen sowie den Arbeitszustand aufzeichnen.
3.Problemdiagnostikfunktion auf dem Touchscreen, falls Probleme auftreten, können Sie den Touchscreen überprüfen, um ihn zu finden.
4.Chinesisch, Englisch oder eine andere Sprache (optional) auf dem Touchscreen.
5Die elektrischen Komponenten und Stromkreise entsprechen der europäischen und amerikanischen Sicherheitsnorm.

Anwendungen

Die automatische Warmstempel- und Stanzmaschine PRY-T wird für das Warmstempel- und Stanzschneiden verschiedener Papiere, Pappen, Wellpappen, Kunststoffbleche (z. B. PVC, PP) mit Funktion des Folie-Hotstempels verwendet.Druckschneiden und Kreuzung und Prägung.Es verwendet einen Servermotor zur Steuerung des Folie-Stempelns, der Fütterung und des Sammelns.

F1. Sind Sie Hersteller oder Handelsunternehmen?

A: Unser Büro in Shanghai betreibt hauptsächlich Export. Wir haben unsere eigene Fabrik in Wenzhou, Provinz Zhejiang.

F2.Welche Garantie gilt für die Maschine?

A:Ein Jahr. Nach der Garantie bieten wir dem Käufer immer noch technische Unterstützung zu niedrigen Kosten.

Q3.Wie ist die Produktionszeit bei der Bestellung?

A: Normalerweise etwa 10-20 Tage.

Q4.Wie ist die Lieferzeit?

A15-30 Tage nach Einzahlung.

F5.Kann Ihr Unternehmen den Versand für Kunden erledigen?

A: Ja, geben Sie uns einfach den Bestimmungshafen oder den Containerhof.

F6. Ist die Verpackung stark?

A:Ja.Die Verpackung ist feuchtigkeits- und stoßfest und eignet sich für den Fernverkehr und verschiedene Wetterbedingungen.Ein vollständiger Satz von Wartungs- und Betriebsanleitungen ist enthalten.

F7. Wie sieht es mit der Maschineninstallation und Ausbildung aus?

A:1)Wir bieten kostenlos Schulungen in unserer Fabrik an; 2)Wir können Techniker (Ingenieure) für die Installation und Ausbildung in Ihre Fabrik schicken.Zusätzlich wird für jeden Techniker USD100/Tag berechnet..

F8. Haben Sie Maschinen auf Lager?

A: Für das Standardmodell haben wir eine große Menge auf Lager. Für das spezielle Modell brauchen wir 20-30 Tage, um es für Sie zu produzieren.

Q9.Wie können Sie die Qualität der Maschinen gewährleisten?

A: Jede Maschine wird mindestens 24 Stunden vor der Lieferung getestet, um die Qualität zu gewährleisten. Und während der Garantie geben wir Ersatzteile kostenlos, wenn die Maschine ein Problem hat.

Q10.Inspektionieren Sie die Maschinen oder testen sie vor dem Verpacken?

A: Natürlich haben wir. Wir haben die QC-Abteilung, um die Maschine vor dem Verpacken zu debuggen. Wenn Sie spezielles Material für den Testlauf verwenden möchten, müssen Sie für die Kosten des Materials bezahlen.

F11.Wie lautet die Zahlungsfrist?

A:T/T 30% im Voraus, der Restbetrag wird vor der Lieferung gezahlt. Wir akzeptieren auch die Zahlung per West Union oder L/C bei Ankunft.

Q12.Akzeptieren Sie Fabrikbesuche?

A: Herzlich willkommen zu Ihrem Besuch.

Q13. Wie viele Jahre sind Sie im Druckbereich?

A: Das Unternehmen in Shanghai ist seit 2008, die Fabrik ist mehr als 25 Jahre.

Q14. Wie viele Kunden haben Sie?

A: Wir haben unsere Maschinen in etwa 60 Länder verkauft. Wir haben Vertreter in Südafrika, Marokko und Italien.

Größe und Tag:

Herkunftsort:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Modellnummer:	Die Daten werden von der Kommission übermittelt.

Min Bestellmenge:	1 Satz
Preis:	US 150000 Set
Verpackung Informationen:	Es wird eine feuchtigkeits- und stoßfeste Verpackung verwendet, die für den Fernverkehr und verschie
Lieferzeit:	90 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	10 Sätze/Sätze pro Monat

Max. Blechgröße:	1050 × 750 mm	Min. Blattgröße:	400 × 350 mm
Max. Die-Cutting Size:	1040 × 720 mm	Max. Stempelgröße:	1030 × 720 mm
Innere Chase-Größe:	1080 × 745 mm	Stempelschneidene Platten-Größe:	1050 × 730 mm
Ausdrucksdicke der Linerplatte:	7 mm oder 5+2 mm	Querschnittsbreite der Folie:	15 ~ 720 mm
Längsbreite der Folie:	15 ~ 1030 mm	Max. Foliendurchmesser:	Φ 250 mm
Innerer Durchmesser der Folie:	25 mm oder 76 mm	Querschnittliche Futterwellen:	2 Stück
Längsschwellen:	3 Stück	Heizzone:	12 Stück
Temperaturbereich:	50 ~ 199 °C	Fütterungsstapelhöhe:	1550 Millimeter
Lieferungsstapelhöhe:	1500 mm	Präzision beim Stanzschneiden:	≤ ± 0,1 mm
Genauigkeit des Stempels:	≤ ± 0,125 mm	Max. Druck:	300 t
Max. Machine Speed:	7500 VERSENDEND UND BEHANDELND	Max. Stamping Speed:	6000 S/h
Minimaler Greiferrand:	7 mm	Luftversorgung:	0.6 ~ 0,7 Mpa, 0,36 m3/min
Leistungsbedarf:	3 Phasen 380V 50Hz	Hauptmotorleistung:	11 Kilowatt
Heizleistung:	24 KW	Gesamtleistung:	60 kW
Gesamtmaschinengewicht:	20 T	Gesamtgröße: L (+ Vorstapelung) × W ((+ Plattform) × H:	5600(+1430) × 2100(+2000) × 2800 mm
