PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine

Typ: Stempelschneidene Maschine Produktionskapazität: 75 Blätter/min
Max. verarbeitbare Breite: 1670 Millimeter Gewicht: 23000 KILOGRAMM
Gewährleistung: 1 Jahr Spannung: 380 V
Abmessung: 6900 (+2300) * 3000 (+2300) * 2550 mm Max. Blechgröße: 1670 * 1210 mm
Min. Blattgröße: 520 * 460 mm Fütterungsstapelhöhe: 300 mm
Lieferungsstapelhöhe: 1300 Millimeter Max. Die-Cutting Size: 1650 * 1200 mm
Innere Chase-Größe: 1660 * 1215 mm Stempelschneidene Platten-Größe: 1680 * 1186 mm
Schnitt der Regelhöhe: 23.8 mm Schnitt von Plattenstärke: 7 mm
Präzision beim Stanzschneiden: ≤ ± 0,25 mm
Hervorheben:

0.25mm Papierschneidemaschine

,

Maschine zum Schneiden von Flachpapier

,

Vollautomatische Druckschneidmaschine für Papier

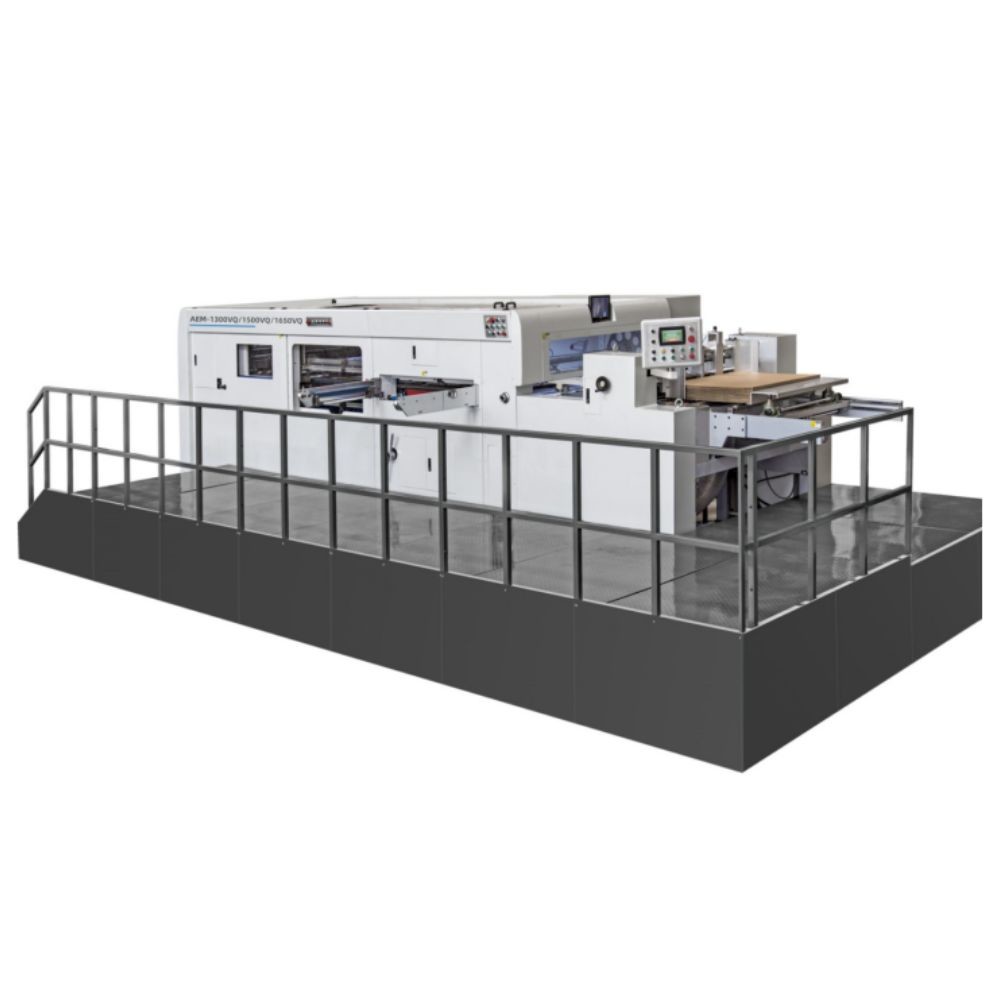

PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 0
Automatische Druckmaschine PRY-1650V

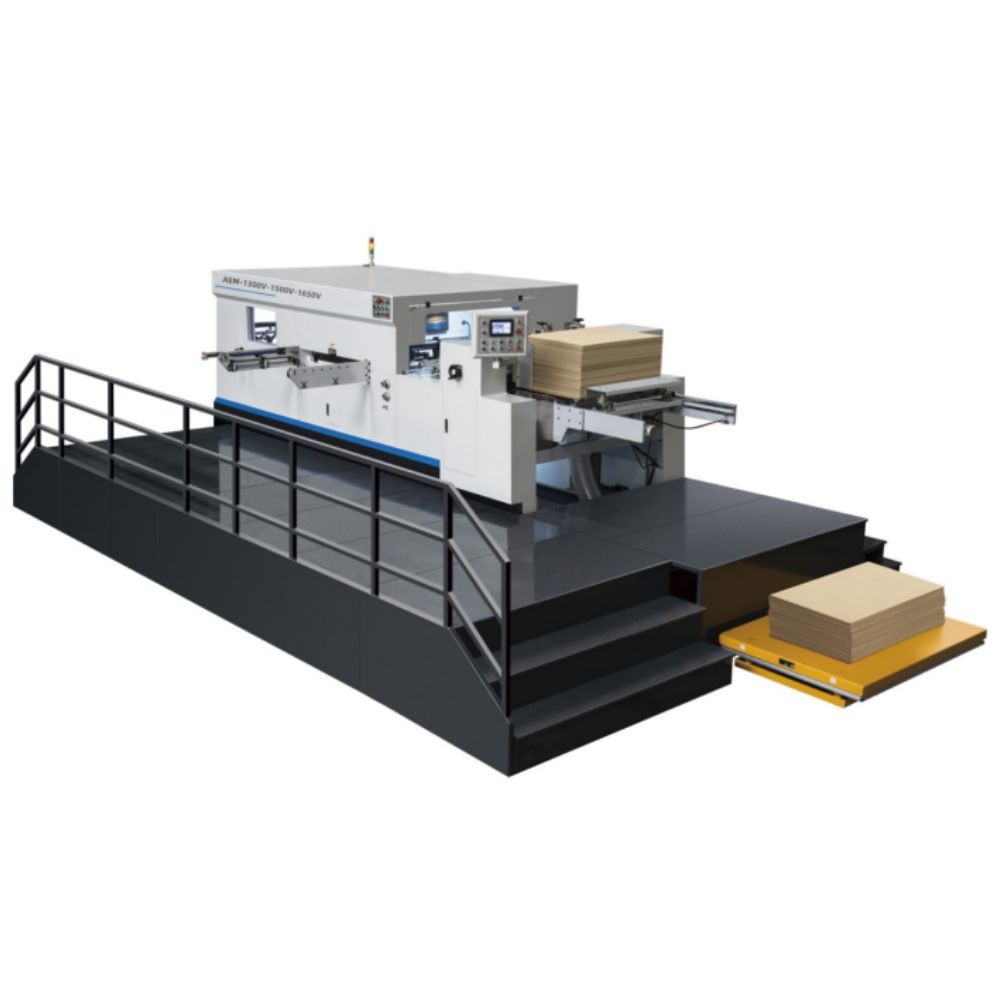

PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 1PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 2
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 3
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 4
Eigenschaften
1.Die Plattenpresse wird durch den Taiwan TECO Hauptmotor mit Panasonic-Wechselrichter angetrieben;Der Betrieb der vollständigen Maschine wird durch ein zentralisiertes Steuerungssystem der PLC gesteuert, das automatisch den Arbeitszustand untersuchen und den ungewöhnlichen Zustand testen sowie den Arbeitszustand aufzeichnen kann.Nach dem europäischen Sicherheitsstandard entwerfen wir vernünftigerweise eine perfekte Kombination aus Betriebsfähigkeit und Sicherheit.
2.Advanced Alarmsystem des Starts wird den Bediener daran erinnern, den unsicheren Bereich zu verlassen.Die pneumatische Kupplung trennt sich und stoppt automatisch, wodurch die Papierverschwendung reduziert wird, Personal und Ausrüstung zu schützen.
3.Ein ausgefeiltes vorab gestapeltes Gerät und non-stop-Geräte für die Zufuhr und Lieferung von Papier reduzieren die Stapelzeit, verbessern die Effizienz der Maschine und erhöhen Ihr Einkommen.
4Ausgewählte europäische, japanische und taiwanesische elektrische und pneumatische Komponenten verbessern die Stabilität der Maschine und verringern die Häufigkeit der Unbewegung.
5.Mainframe und Basis adoptieren hochfeste Kugelgraphit-Eisen QT500-7, die durch numerische Steuerung genau verarbeitet wird,Garantieren Sie, dass die Maschine bei hohem Druck lange Zeit stabil läuftDie Kernstücke der Plattenpressmaschine wie Kurbelwelle, Wurmgetriebe sind alle aus importiertem hochwertigem Legierungsstahl, der durch Abkühlung und Hochtemperaturgehärtung mit einer langen Lebensdauer verarbeitet wird.
6Das Schmiersystem für Kernteile ist mit einer Anzeige für den Öldruck und einer Alarmanlage für einen unzureichenden Öl- und Luftdruck ausgestattet.
7.Langfristige und vollständige technische Ausbildung sowie eine einjährige unentgeltliche Wartung gewährleisten, damit unsere Kunden die Produktionstechnologie unserer Geräte vollständig beherrschen können.Unsere Maschine ist perfekt konzipiert.Genaue Installation, hohe Stabilität, hohe Sicherheit, geringer Lärm.
Technische Parameter
Automatische Druckmaschine PRY-1650V
Modell
Einheit für die Berechnung der Leistung
Max. Blattgröße
1670 × 1210 mm
Min. Blattgröße
520 × 460 mm
Fütterungsstapelhöhe
300 mm
Höhe des Lieferhaufens
1300 mm
Max. Stanzschneidgröße
1650 × 1200 mm
Größe der inneren Verfolgung
1660 × 1215 mm
Die Schnittplatte Größe
1680 × 1186 mm
Schnitt der Regelhöhe
23.8 mm
Schnittdicke der Platte
7 mm
Lagerbestand
Pappe: 0,25 2 mm
Gewölbtes Papier: < 8 mm
Präzision beim Stanzschneiden
≤ ± 0,25 mm
Max. Druck für die Stanzschneidung
300 T
Max. Maschinengeschwindigkeit
4500 S/H
Min. Gripper-Marge
7 mm
Luftversorgung
0.6 - 0,7 Mpa, 0,36 m3/min
Leistungsbedarf
3 Phasen 380 V 50 Hz
Hauptmotorleistung
15 kw
Gesamtleistung
22 kw
Gesamtmaschinengewicht
23 t
Gesamtdimension
Die in Absatz 1 genannten Bedingungen gelten nicht für die Ausrüstung mit einer Breitfläche von mehr als 20 mm.
Ausstattung
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 5PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 6
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 7PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 8PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 9

Papierzuführungsbereich

1.Erweiterte Blei-Kantenzufuhr für dicke Pappe und Wellpappe.
2.Das Förderbord mit Anti-Verkleidungs-PU-Druckwalzen und den Bürstenrädern garantiert eine hohe Papiergenauigkeit, das Förderband kann nonstop eingestellt werden.
3.Seitenlage und Vorderlage gewährleisten die Genauigkeit der Plattenposition.
4.Funktion zur Erkennung von verzerrtem Papier und aufgestautem Papier und Funktion zum automatischen Stoppen: Wenn die Sensoren feststellen, dass das Papier verzerrt oder aufgestaut ist, bevor es an den Plattenpressbereich geliefert wird, hält die Maschine an.
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 10PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 11
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 12PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 13PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 14
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 15PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 16PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 17

Platen-Presse-Abteilung

1.Hauptkörper adoptiert hochfester duktiler Eisen QT500 mit speziellem Gießverfahren. Die Krumphähne aus Ni-Cr-Mo-Legierung mit spezieller Handwerksbehandlung und super verschleißbeständigem Wurm und Getriebe.
2.Automatischer Hochdruckölmotor mit Filter und Kühlventilator, der das Öl zur Schmierung der Hauptgetriebe (Krankschacht, Wurm und Getriebe) recycelt.Und die Ölpumpe schmiert alle notwendigen Teile.. (Gang, Ketten, usw.)
3.Großes Schwungrad mit pneumatischer Kupplung garantiert hohe Präzision bei hoher Geschwindigkeit der Maschine.
4.Menschfreundliche Konstruktion für das Wechseln von Werkstoff und Verkleidungsplatte (Manganstahl).
5.Hochpräzise Kammenindex für die Steuerung der Greiferbarren, um Papier in exakte Position zu bringen.
6.Hochfeste Greifer aus Ti-Al-Legierung und verschleißbeständige Ketten für Greiferstangen.
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 18PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 19
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 20PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 21PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 22

Stripper-Bereich (optional)

1Der Stripper besteht aus drei Rahmen ((Ober, Mittler und Unterrahmen), die zum Anbringen von Nadeln herausgezogen werden können.
2.Stripper mit Nadeln oder männlich-weiblicher Platte für die Abfallentfernung.
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 23PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 24PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 25PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 26

Papierlieferungsbereich

1.Automatische Ausrichtungseinrichtung, doppelseitige Bläser und Haarbürste sorgen dafür, dass der Papierhaufen in Ordnung ist, egal ob das Papier dick oder dünn ist.
2- Vorrichtung zur Verhinderung von Überlauf:Wenn das Blatt mit dem Griffstange nach oben bewegt wird, wird der Detektionssensor aktiviert und die Maschine stoppt.
3.Schutzvorrichtung für die Greiferketten:An die Hauptketten sind Sensoren angeschlossen, um die Dichte der Ketten zu überwachen.Wenn sie sich lösen, wird die Maschine gestoppt.
4- Das Non-Stop-Zustellgerät.
5.Tag-Einfügungsvorrichtung ((1 Satz) zur Aufzeichnung der Blechmenge.
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 27PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 28

Elektrische Box und Steuerungssystem

1.Die Schnittstellensteuerungen sind integriert, und zahlreiche elektrische Schaltersteuerungen sind auf dem Bedienbildschirm eingestellt, der einfach zu bedienen und leicht zu verstehen ist.
2.PLC-Zentralsteuerungssystem kann automatisch den Arbeitsstatus untersuchen und ungewöhnlichen Status testen sowie den Arbeitszustand aufzeichnen.
3.Problemdiagnostikfunktion auf dem Touchscreen, falls Probleme auftreten, können Sie den Touchscreen überprüfen, um ihn zu finden.
4.Chinesisch, Englisch oder andere Sprache (optional) auf dem Touchscreen
5Die elektrischen Komponenten und Stromkreise entsprechen der europäischen und amerikanischen Sicherheitsnorm.
Anwendungen
PRY-1650V ist speziell für das Schneiden und Falten von dicken Platten wie Wellpappen (< 8 mm) konzipiert.Es ist mit fortschrittlichen Reibung Papier-Fütterung Gerät ausgestattet.

PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 29
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 30
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 31
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 32
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 33
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 34
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 35PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 36PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 37
PRY-1650V Vollautomatische 0,25mm Genauigkeit Wellpapierplatte Flatbed Druckschneidemaschine 38
F1. Sind Sie Hersteller oder Handelsunternehmen?
A: Unser Büro in Shanghai betreibt hauptsächlich Exporte.Wir haben unsere eigene Fabrik in Wenzhou, Provinz Zhejiang.
F2.Welche Garantie gilt für die Maschine?
A:Ein Jahr. Nach der Garantie bieten wir dem Käufer immer noch technische Unterstützung zu niedrigen Kosten.
Q3.Wie ist die Produktionszeit bei der Bestellung?
A: Normalerweise etwa 10-20 Tage.
Q4.Wie ist die Lieferzeit?
A15-30 Tage nach Einzahlung.
F5.Kann Ihr Unternehmen den Versand für Kunden erledigen?
A: Ja, geben Sie uns einfach den Bestimmungshafen oder den Containerhof.
F6. Ist die Verpackung stark?
A:Ja.Die Verpackung ist feuchtigkeits- und stoßfest und eignet sich für den Fernverkehr und verschiedene Wetterbedingungen.Ein vollständiger Satz von Wartungs- und Betriebsanleitungen ist enthalten.
F7. Wie sieht es mit der Maschineninstallation und Ausbildung aus?
A: Wir bieten kostenlos Schulungen in unserer Fabrik an.2) Wir können Techniker (Ingenieure) für die Installation und Ausbildung in Ihre Fabrik schicken.Sie zahlen den Hin- und Rückflug und die Unterkunft sowie die Gebühren für jeden Techniker von USD 100 pro Tag.
F8. Haben Sie Maschinen auf Lager?
A: Für das Standardmodell haben wir eine große Menge auf Lager.Für ein spezielles Modell brauchen wir 20-30 Tage, um es für Sie zu produzieren.
Q9.Wie können Sie die Qualität der Maschinen gewährleisten?
Jede Maschine wird mindestens 24 Stunden vor der Lieferung getestet, um die Qualität zu gewährleisten.
Und während der Garantie geben wir Ersatzteile kostenlos, wenn die Maschine Probleme hat.
Q10.Inspektionieren Sie die Maschinen oder testen sie vor dem Verpacken?
A: Natürlich haben wir. Wir haben eine QC-Abteilung, die die Maschine vor dem Verpacken debuggt.
Wenn Sie ein bestimmtes Material für den Testbetrieb verwenden möchten, müssen Sie die Kosten für das Material bezahlen.
F11.Wie lautet die Zahlungsfrist?
A:T/T 30% im Voraus,der Restbetrag ist vor der Lieferung zu zahlen.Wir akzeptieren auch die Zahlung per West Union oder L/C auf Sicht.
Q12.Akzeptieren Sie Fabrikbesuche?
A: Herzlich willkommen zu Ihrem Besuch.
Q13. Wie viele Jahre sind Sie im Druckbereich?
A: Das Unternehmen in Shanghai ist seit 2008, die Fabrik ist mehr als 25 Jahre.
Q14. Wie viele Kunden haben Sie?
A: Wir haben unsere Maschinen in etwa 60 Länder verkauft.Wir haben Agenten in Südafrika, Marokko und Italien.
