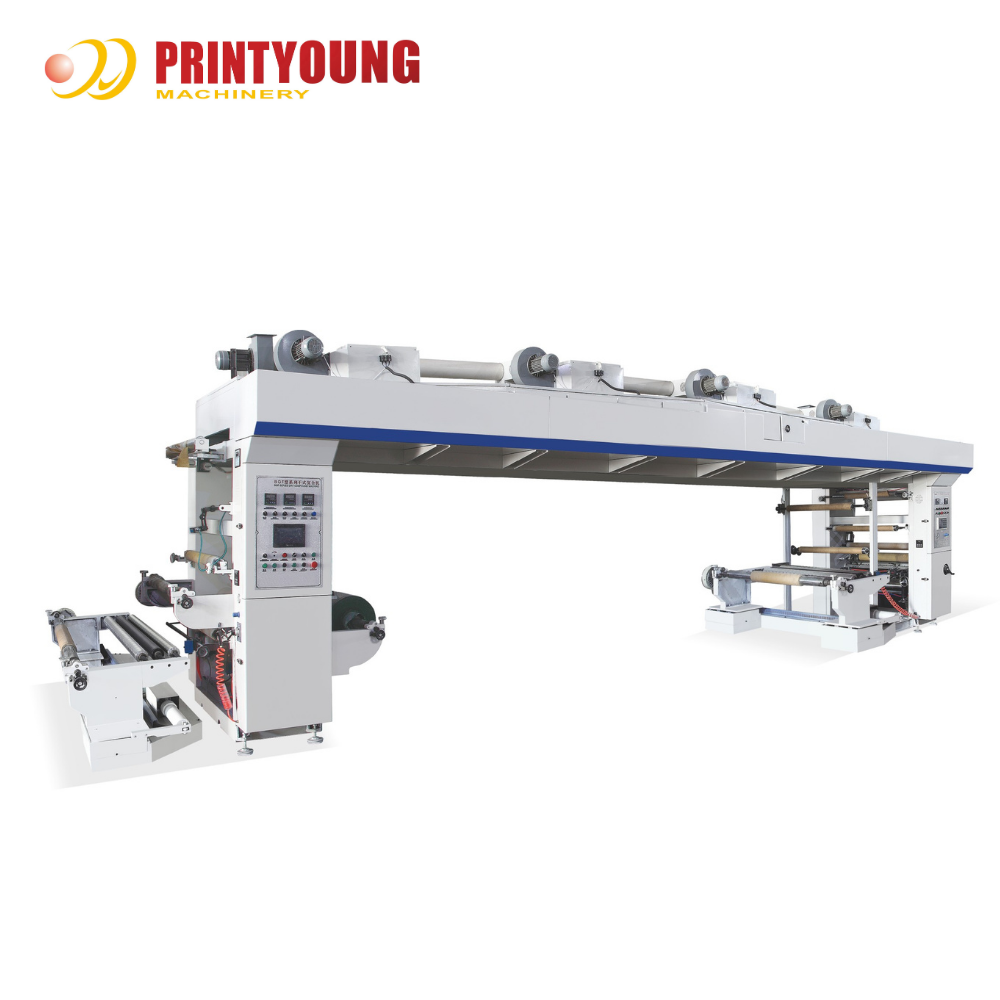

Name: PRY-1300 Automatische elektrische Trockenfilm-Laminier maschine mit SPS-Steuerung, 3 Motoren, hohe Produktivität 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

PRY-1300 Trockenkaschieranlage

Merkmale

Die PRY-1300 energiesparende Trockenverbundanlage mittlerer Geschwindigkeit integriert elektrische, pneumatische und mechanische Komponenten. Sie verwendet ein Drei-Motor-Vektorregelsystem, wobei die Spannung im Trockenbereich durch ein geschlossenes Regelungssystem mit Schwimmwalzen-Auslegern gesteuert wird. Sie ist mit einer industrietauglichen SPS und einem 7-Zoll-Farb-Touch-Zentralbedienfeld ausgestattet. Die Zuführung wird manuell über eine Magnetpulverbremse mit konstantem Drehmoment gesteuert. Sie zeichnet sich durch hervorragende Steifigkeit und Betriebsstabilität aus. Die Struktur ist exquisit und das Erscheinungsbild ist schön. Sie eignet sich für die Verbundherstellung verschiedener Folienmaterialien. Sie ist Ihre ideale Wahl.

Technische Parameter

Maximale Breite des Folienmaterials	1300 mm
Breite der Führungsrollen	1350 mm
Beschichtetes Substrat und Verbundsubstrat	PET 12-60 µm, BOPP 19-60 µm, CPP 30-60 µm, PE 30-100 mm, etc. Rollenmaterialfolien
Maximale Mechanische Geschwindigkeit	180 m/min
Maximale Arbeitsgeschwindigkeit	20 ~ 160 m/min
Maximaler Durchmesser der ersten Zuführrolle	Φ 600 mm
Maximaler Durchmesser der zweiten Zuführrolle	Φ 600 mm
Maximaler Durchmesser der Aufwickelrolle	Φ 800 mm
Spindel für Aufwickel- und Zuführrollen	Luftaufblasbare Spindel
Durchmesser des Kerns der Aufwickel- und Zuführrollen	3 Zoll, Innendurchmesser Φ 76 mm Außendurchmesser: Φ 92 mm
Spannungsbereich	3 ~ 30 kg
Gesamtlänge des Ofens	9000 mm (unterteilt in 4 Zonen)
Maximale Temperatur des Ofens	100 °C
Trocknungsmethode	elektrische Heizung Heißlufttrocknung
Stromversorgung	3-phasig 380V, 50Hz
Elektrische Heizleistung	90 kW
Gesamtleistung	ca. 110 kW
Maschinenabmessungen	ca. 10500 * 3200 * 3200 mm
Maschinengewicht	ca. 6T

Konfiguration

Erste Abwickelstation

1. Unabhängiger Einzelarbeitsplatz-Abwickelrahmen. Fotoelektrische automatische Abweichungskorrektur.
2. Horizontaler manueller Einstellbereich der Materialrolle: ±20 mm
3. Erste Abwickelspannung: 100 Nm Magnetbremse
4. Zweite Abwickelspannung: 100 Nm Magnetbremse
5. Dritte Abwickelspannung: 150 Nm Magnetpulverbremse
6. Spannungsbereich: 3-50 kg

Klebeneinheit

1. Klebemethode ist quantitative Verklebung mit Rasterwalze. Angetrieben von einem separaten Motor.
2. Die Kleberasterwalze ist eine geteilte Walze mit einer Walzenwelle. Pneumatische Druckstruktur, leicht zu wechseln.
3. Schwerlast-Rakelvorrichtung ist ein Luftdruck-Presskupplung, horizontal angetrieben.

Die vordere, hintere, obere und untere Position sowie die Winkelposition des Rakels können manuell eingestellt werden.
4. Der Klebetrichter ist aus Edelstahl gefertigt, die obere und untere Position können manuell eingestellt werden.
5. Durchmesser der Rasterwalze: Φ 160 mm, Durchmesser der Gummidruckwalze: Φ 120 mm, Klebeeinheit verwendet einen Frequenzumrichtermotor vom Typ YVP132S-4, Leistung: 3 kW

Ofenbereich

1. Ofen 9 Meter. Unterteilt in 4 Zonen, voll geschlossener Doppelwand-Luftofen.
2. Die Temperatur jeder Ofenzone wird automatisch geregelt, die Temperatur wird durch Temperaturregelung angezeigt.
3. Jede Ofenzone ist mit einem separaten Heißlufttrocknungssystem ausgestattet, jede Gruppe von Elektroheizungen (15 kW), um Energie zu sparen.
4. Die Öffnung der oberen Ofenbox wird durch einen Luftzylinder gesteuert und ist mit einer Sicherheitsstützstange ausgestattet.
5. Zentrale Abluftleitung.
6. Der gesamte Ofen ist mit Unterdruck ausgelegt.
7. Der Ofen verfügt über Wärmeisolations- und Wärmeerhaltungsmaßnahmen.
8. Das Luftvolumen des Einlasses und Auslasses der Rasterwalze in jeder Ofenzone kann eingestellt werden.
9. Die Führungsrolle im Ofen ist die aktive Rolle und dreht sich mit der gleichen Geschwindigkeit wie die Hauptmaschine.
10. Nach dem Ofen befindet sich ein Ultraschall-automatische Abweichungskorrektursystem.
11. Parameter:

W-förmige Edelstahl-Elektroheizrohrleistung: 1,2 kW pro Stück

DF9-1 Typ Radialventilator Leistung: 2,2 kW (passender Motor vom Typ Y90L-2, 4 Sätze)

Maximale Ofentemperatur: 100 °C

Anzahl der Blasdüsen: 32 (8 × 4)

Durchmesser der Führungsrolle im Ofen: Φ 70 mm

Verbundbereich

1. Die Verbundwalze ist die aktive Walze, angetrieben von einem Hauptmotor. Die Oberflächengeschwindigkeit der Verbundwalze wird synchron mit der Geschwindigkeit der Kleberasterwalze gesteuert.
2. Die Verbunddruckwalze wird durch zwei pneumatische Zylinder für ihr Öffnen und Schließen gesteuert. Der Druck kann eingestellt werden.
3. Die Verbundwalze wird mit Thermalöl beheizt, die Wärme wird durch die Thermalölzirkulation auf die Oberfläche der Verbundwalze übertragen, wodurch die Temperatur der Verbundwalzenoberfläche in der gesamten Breitenrichtung gleichmäßig wird, was zur Sicherung der Qualität des Verbundprodukts beiträgt.
4. Verbundheiztrommel und Druckwalzenmechanismus: Die Heizung erfolgt über die Verbundheiztrommel. Das Gummischichtmaterial der Verbunddruckwalze ist hitzebeständiger Silikonkautschuk, Härte Shore A 80-85°. Die maximale Temperatur der Verbundwalzenoberfläche beträgt 80 °C, der maximale Druck beträgt 500 kg.
5. Die Oberflächentemperatur der Verbundwalze (Verbundtemperatur) wird automatisch durch konstante Temperatur geregelt.
6. Parameter:

Durchmesser der Verbundstahlwalze: Φ 320 mm.

Durchmesser der Druckgummiwalze: Φ 160 mm.

Das Gummischichtmaterial der Verbunddruckwalze ist hitzebeständiger Terpolymer-Kautschuk, Härte Shore A 80-85°

Der Hauptmotor ist ein Frequenzumrichtermotor vom Typ YVP132M-4, Leistung: 5,5 kW.

Aufwickelbereich

1. Aufwickelstation für ein Material.
2. Die Abwickelwelle wird von einem separaten Frequenzumwandlungsmotor angetrieben.
3. Konstantdruck-Luftdämpfungs-Schwimmwalze und Rotationsgeber-Spannungserfassungssystem.
4. Die Materialwelle verwendet eine Φ 3 Zoll aufblasbare Welle.
5. Geschlossene automatische Regelung der Aufwickelspannung.
6. Materialrollen-Presswalzvorrichtung, gesteuert durch einen Luftzylinder.
7. Parameter:

Aufwickel-Servomotor. Leistung: 7,5 kW

Horizontaler manueller Einstellbereich der Materialrolle: ±20 mm

Spannungsbereich: 3-30 kg.

Größe und Tag:

Herkunftsort:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Modellnummer:	PRY-1300

Min Bestellmenge:	1 Satz
Preis:	USD 32000 Set
Verpackung Informationen:	Verwendet eine feuchtigkeits- und stoßfeste Verpackung, die für den Ferntransport auf der Straße und
Lieferzeit:	60 Arbeitstage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	10 Sätze pro Monat

Maximale Breite des Filmmaterials:	1300 mm	Breite der Führungsrollen:	1350 MILLIMETER
Maximale mechanische Geschwindigkeit:	180 m/min	Maximale Arbeitsgeschwindigkeit:	20 ~ 160 m/min
Spannungsbereich:	3 ~ 30 kg	Gesamtlänge des Ofens:	9000mm (aufgeteilt in 4 Zonen)
Maximale Temperatur des Ofens:	100 ℃	Trocknungsmethode:	Elektrische Heizung, Heißlufttrocknung
Stromversorgung:	3-phasig 380 V, 50 Hz	Elektrische Heizleistung:	90 KW
Hervorheben:	automatische elektrische Filmlaminiermaschine , PLC-Steuerungsfilmlaminierungsmaschine , Hochproduktivitätsfilmlaminierungsmaschine
