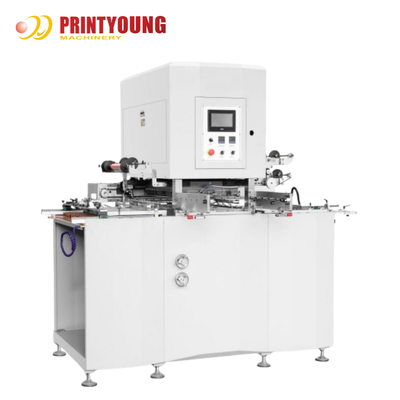

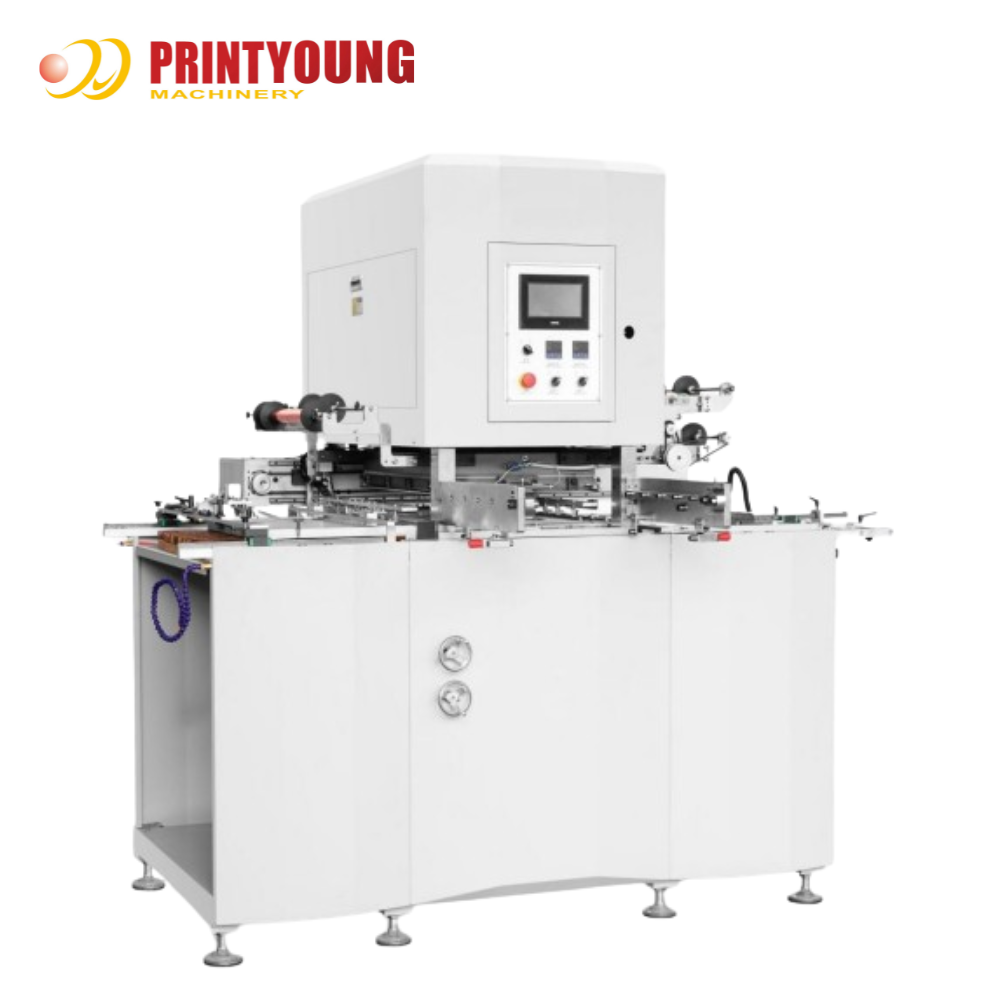

PRY-80 Heißfolienprägemaschine

Merkmale

Das Modell PRY-80 verfügt über umfassende Hardwarekonfigurationen, die an vielfältige Heißfolienprägeanforderungen angepasst werden können.

(1) Die gesamte Maschine verwendet Q235-Kohlenstoffstahl. Die Karosseriewandplatten werden speziell verarbeitet, um hohe Festigkeit, dauerhafte Dimensionsstabilität und strukturelle Sicherheit zu gewährleisten. (2) Ausgestattet mit importierten taiwanesischen Kugelumlaufspindeln, um präzise Bewegungen zu gewährleisten. Der Hauptservo verfügt über Überlastschutz, und der Zahnriemen verfügt über Bruchschutz. Stoppt automatisch bei äußerer Einwirkung, um Schäden am Gehäuse/der Zuführgenauigkeit zu minimieren und Fehlfunktionen zu vermeiden.

(3) Haupteinheit verwendet importierte Original-Lager.

(4) Kritische Komponenten integrieren importierte elektrische Teile (z. B. Omron [Japan], Schneider [Frankreich]).

(5) Heißfolienpräzision: ±0,1 mm; Maximale Geschwindigkeit: 1.800 Bogen/Stunde.

(6) Verfügt über das automatische Druckanpassungssystem von printyoung für eine schnelle und präzise Prägedruckregelung.

(7) Chinesisch-englische Touchscreen-Bedienoberfläche.

(8) Pneumatische Komponenten von Taiwan, Chinese Air TAC gewährleisten Genauigkeit bei jeder pneumatischen Bewegung.

(9) Die Haupt-SPS verwendet Printyoung Electric für einen stabilen, reibungslosen Maschinenbetrieb.

Technische Parameter

Max. Papierformat	800 * 600 mm
Min. Papierformat	200 * 200 mm
Max. Heißfolienprägefläche	680 * 500 mm
Papierspezifikationen	128 ~ 3000 g/m² (Karton), 3,0 mm dicke Graupappe
Heißfolienpräzision	≤ ± 0,1 mm
Max. Arbeitsdruck	40 T
Max. Arbeitsgeschwindigkeit	1600 S/h
Max. Stapelhöhe	600 mm
Max. Folienlänge	240 m (längs)
Hauptmotorleistung	7,5 kW
Gesamtabmessungen	2100 * 1800 * 2150 mm
Maschinengewicht	2400 kg
Volllastleistung	13 kW

Konfiguration

Papierzuführungsabschnitt

1. Verwendet ein fortschrittliches Steuerungssystem zur Regulierung der Papierzuführgeschwindigkeit, um einen reibungslosen Papiertransport zu gewährleisten.
2. Der Papiertrennteil besteht aus einer speziellen Aluminiumlegierung für eine reibungslosere Papierzufuhr.

3. Einzelblattzuführung, Gewährleistung von Stabilität und Genauigkeit.
4. Servo-Feineinstelltechnologie für die Saugpapierreihe, die Anpassungen ohne Maschinenstopp ermöglicht.

Elektrische Einheit

1. Die Mensch-Maschine-Interaktions-Touch-Oberfläche ermöglicht die Konfiguration verschiedener langer und kurzer Züge.

2. Ein Alarm wird ausgelöst, wenn die Folienlänge weniger als 6 cm beträgt.

3. Das computergesteuerte Folienüberwachungssystem zeigt die verbleibende und verbrauchte Folienlänge an.

4. Ausgestattet mit elektrischen Komponenten von Schneider (Frankreich) und Printyoung SPS-Steuerungssystem, um einen stabilen Maschinenbetrieb zu gewährleisten.

5. Verwendet fotoelektrische Komponenten von Omron aus Japan und SICK aus Deutschland.

Heißprägeabschnitt

1. Die Heißprägeplatte verwendet eine hochwertige 7075-Luftfahrt-Aluminiumlegierung, und die Oberfläche wird einer Harteloxierungsbehandlung unterzogen, um einen leichten Betrieb zu gewährleisten und gleichzeitig eine hohe Oberflächenhärte und Verformungsbeständigkeit zu erhalten.
2. Längsfolienzuführungssystem: Reduziert den Folienverbrauch und spart Zeit beim Folienwechsel.
3. Dualer Längsfolienzuführmechanismus: Ausgestattet mit Hangzhou Zhishan Servomotoren (China) und Printyoung SPS-Steuerungssystem für benutzerfreundliche Bedienung. Der Mechanismus befindet sich hinter der Längsfolienzuführung, um eine glatte und flache Foliensammlung nach dem Prägen zu gewährleisten.
4. Unabhängige manuelle Steuerung: Die Haupteinheit kann bei Bedarf manuell bedient werden.
5. Parallele Druckanpassungsvorrichtung: Verfügt über eine flache obere Plattform zur präzisen Druckregulierung.
6. Vakuum-Unterdruckerkennung stellt sicher, dass der Maschinenbetrieb bei fehlendem Papier beendet wird.
7. L-förmige rechtwinklige Stoßlehre: Ermöglicht unterschiedliche Druckregistrierungsanforderungen für eine genaue Ausrichtung.

Papieraufnahmeabschnitt

1. Automatisches Papierausrichtgerät.

2. Fotoelektrische Vorrichtung sorgt für eine saubere Papiersammlung.

3. Automatisches Hebe- und Senksteuerungssystem für den Papieraufnahmetisch.

Anwendungen

Größe und Tag:

Herkunftsort:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Modellnummer:	Zubereitungen für die Herstellung von

Min Bestellmenge:	1 Satz
Preis:	USD 19000 Set
Verpackung Informationen:	Übernimmt eine feuchtigkeitsdichte und schockdes Verpackung, die für den Ferntransport von Fernstraß
Lieferzeit:	20 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	30 Sätze pro Monat

Max. Einzugspapiergröße:	800 * 600 Millimeter	Min. Einzugspapiergröße:	200 * 200 mm
Max. Folienprägegröße:	680 * 500 mm	Präzise Folienprägung:	≤ ± 0,1 mm
Max. Arbeitsdruck:	40 t	Max. Arbeitsgeschwindigkeit:	1600 s/h
Max. Futterstapelhöhe:	600 mm	Max. Folienlänge:	240 m (in der Länge)
