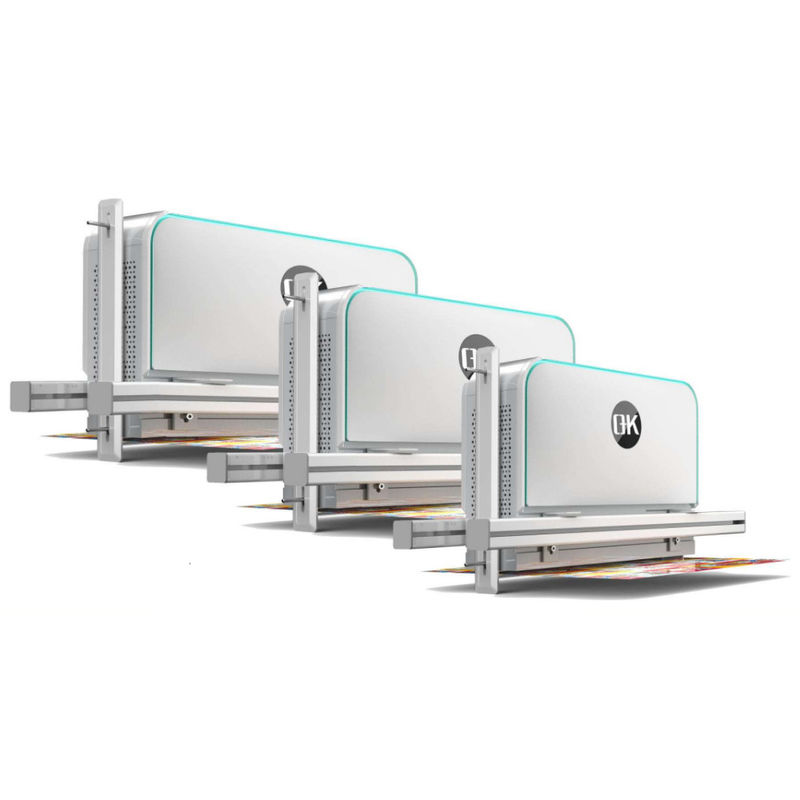

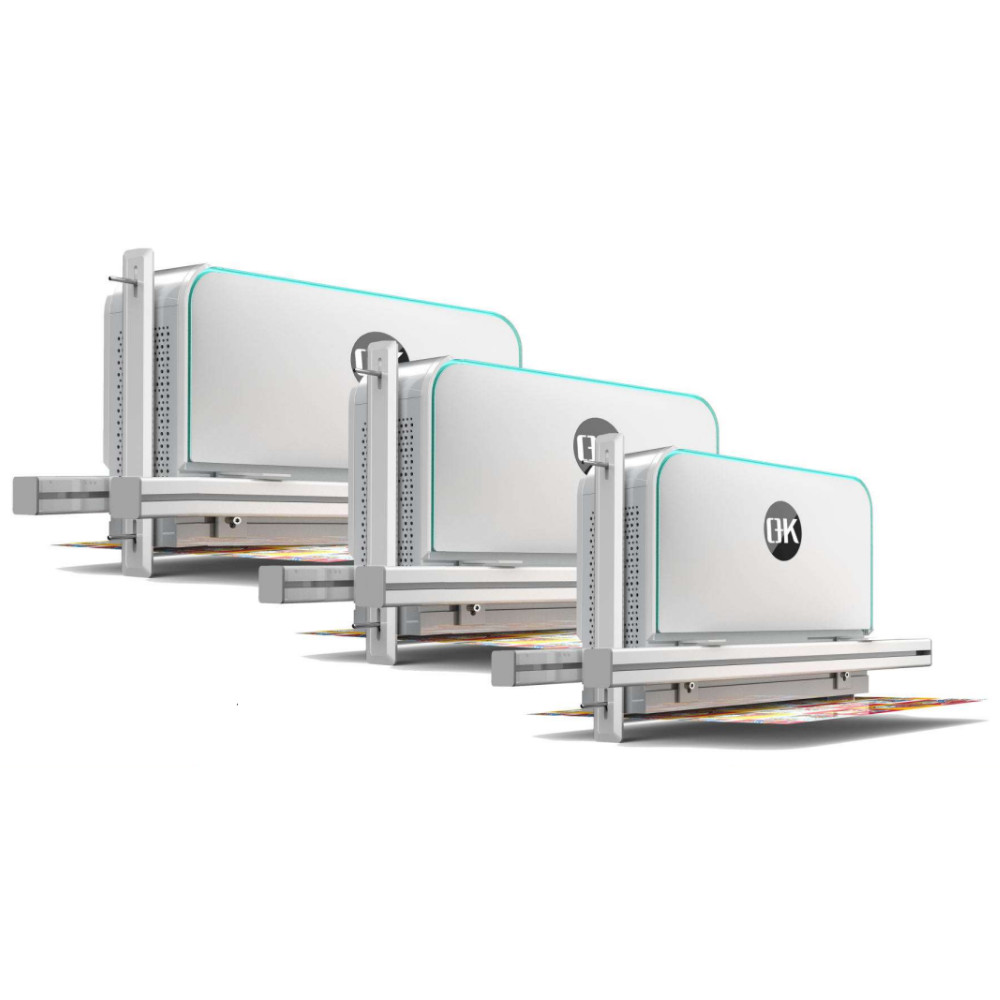

Name: OK-4000 Online-Visuelles Kontrollsystem
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: OK-4000
Price: 10000 USD
Availability: InStock

OK-4000 Online-Visuelles Kontrollsystem

Eigenschaften

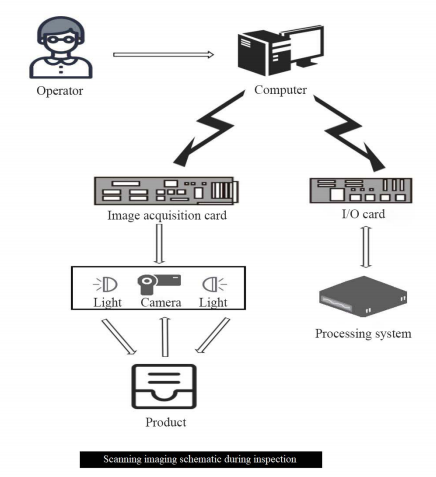

Das visuelle Online-Inspektionssystem ist ein schnelles Qualitätsprüfsystem für Druckflächenfehler. Es basiert auf Maschinensichttechnologie, um eine 100%ige Inspektion der Produkte zu erreichen.Das Prinzip besteht darin, mit einer Hochgeschwindigkeits-Linienscannerkamera das untersuchte Objekt zu scannen, um ein Bild der bedruckten Oberfläche des Produkts zu erhalten,die von der Bildkarte in zweidimensionale Farbdaten umgewandelt und zur Echtzeitverarbeitung an den Industriecomputer gesendet wird.Das Bild wird für die Benutzerreferenz direkt auf der Schnittstelle Mensch-Maschine angezeigt.Der Prozessor wird hingegen verwendet,um das gesammelte Bild zu identifizieren und zu analysieren und anschließend das Ergebnis in das Kontrollsystem hochzuladen,um es vom Qualitätsprüfungspersonal zu verarbeiten.

Einführung eines 100%igen Fehlerkontrollsystems,von der Vollformatbeobachtung über den Mangel an Standarddetektion + Abfallentladungsdetektion bis hin zu einer hochpräzisen Vollformatdetektion + einem Workflow-System.Mit Hilfe eines modularen DesignsDie Kunden können alle ihre Anforderungen an eine Reihe von Systemen durch optionale Module realisieren.Das System verwendet eine spezielle Lichtquelle, um den Kontrast zwischen dem transparenten Etikett und dem Unterlagepapier zu verbessern.Ob das Aufbewahrungspapier transparent oder nichttransparent ist oder sogar weiß, das System kann die Erkennung abschließen.Es kann die Erkennung von fast allen transparenten Etiketten für Mangel an Standard- und schmutzigen Abfall realisieren.Für leere Etiketten hat das System einen absoluten Vorteil.Das System kann frei zwischen einer normalen Lichtquelle und einer Konturlichtquelle wechseln.
Bildgewinnungsgeschwindigkeit: 30 Bilder pro Sekunde, Echtzeit-Erkennung von Vollbildern.
Höchstprüfgeschwindigkeit:150 m/min-500 m/min (je nach Systemmodell wählen).
Maximale Inspektionsbreite:180 mm-1100 mm (je nach Systemmodell wählen).

100%ige Vollbildbeobachtung:Bedeckt den Kofferraum und den gesamten Produktionsprozess;
HD-Bildqualität:basiert auf einer hochauflösenden Kamera;
Bildstabilisierung:Mit Hilfe von Echtzeitbildern werden die Bilder automatisch synchronisiert und werden nicht durch die Verzögerung der automatischen Erkennung mit transparenten Etiketten beeinflusst.
Schädigt nicht die Gesundheit der Bediener und verringert die Müdigkeit:Die Verwendung von LED-Lichtquellen anstelle von Stroboskoplicht macht das Licht weicher und gleichmäßiger.
Schnelle und einfache Aufgabenstellung;
Zuverlässiger und stabiler Betrieb

Technische Parameter

OK-4000 Online-Visuelles Kontrollsystem
Horizontale Auflösung	0.15 mm
Vertikale Auflösung	0.15 mm
Erfassungsbreite	10 mm bis 1500 mm
Höchstgeschwindigkeit	450 m/min
Genauigkeit der Punktfehlererkennung	Fehlerfläche > 0,2 mm^2
Genauigkeit der Streicherkennung	Fehlerfläche > 0,1 * 5 mm
Genauigkeit der Registrierungserkennung	Horizontale > 0,15 mm, vertikale > 0,25 mm

Anmerkung:Die Auflösung der vertikalen Erkennung hängt mit der maximalen Erkennungsgeschwindigkeit zusammen und die minimale Auflösung der vertikalen Erkennung kann 0,05 mm erreichen.Die Konstruktionsgeschwindigkeit von 450/min bezieht sich auf die Höchstgeschwindigkeit, die bei einer Auflösung von 0 erreicht werden kann..15mm.

Ausstattung

Artikel 1	Zusammensetzung
Inspektionssoftware	Visuelles Online-Inspektionssystem

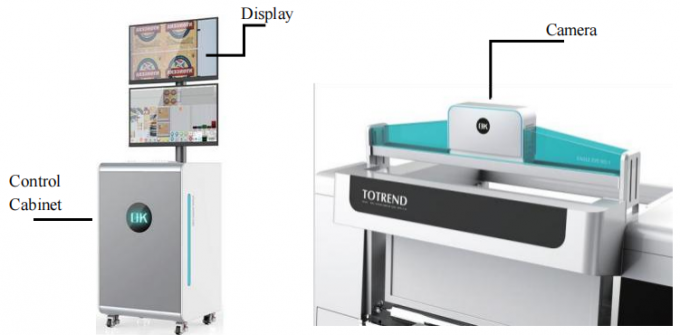

Kernhardware	•Hochgeschwindigkeits-/Auflösungs-Linienscan-CMOS-Kamera •Hochgeschwindigkeitsbildkarte •Hoch-Auflösungs-Coder •Linsen mit hoher Auflösung •LED-Helliglichtquelle (mit Stromversorgung) •Hochgeschwindigkeits-Industriecomputer (einschließlich CPU,Speicher,eingebettete Hardware,Display,Tastatur und Maus)
Zubehör	•Steuerung (einschließlich eingebauter Lüftungsschalter, Schaltvorrichtung, SSR, Relais und Kühlventilator usw.) •Alarmleuchte und -schall •Kamera-Befestigungsstütze, Schutzdeckel und Kühlventilator •Stützkabel (Kamera-Kabel, Stromkabel) und Stecker/Dichtung

Der vollständige Satz OK4000-4K/8K enthält folgende Teile

1.Linienscanner-Kamera - OK 8000 ((4/8K Auflösung)
2.Befängungskarte--OR-X4C0-XPD00
3.Linsen (einschließlich Anschlussring, Adapterring usw.)-- Apo-Componon 2.8/40
4- Kamera-Datenkabel - MVC-1-1-7M
5.Kuppel Lichtquelle
6.Lichtquellenadapter (einschließlich Datenkabel, Stromkabel)
7.Encoder--R58S10-9C10M5-24L-5000
8.Steckstreifen ((220V)
9.Knopf (Metall)
10.Anzeige (einschließlich Kabel-243V5QSB)
11.Tastatur ((K120 USB)
12.Maus ((M170 Draht)
13- Stromleitungen.
14- Schalter - NES-100-24
15.Alarmlicht ((24V)
16.Kontrollbox--TF-A610H-B250MD3V-8700K-16G+128G

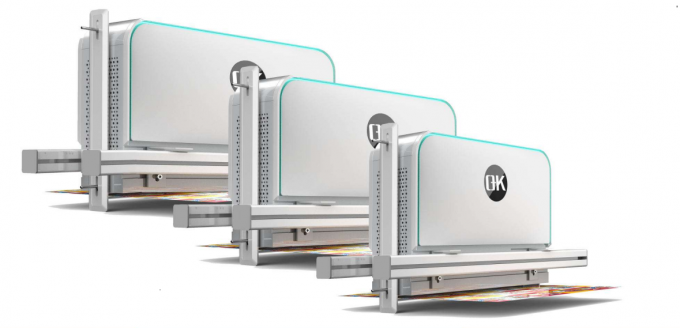

- OK4000 Linienscanner für die Druckprüfung
¢Der Industriecomputer verwendet einen 64-Bit-Achtkernprozessor, der schneller ist
¢Verwendung einer nicht verzerrenden, hochauflösenden Linse
¢Ein integriertes Lichtquellendesign,einfach zu installieren
Importe von Hochgeschwindigkeits-Doppelkanal-Akquisitionskarten

Vorteile des visuellen Online-Inspektionssystems

1.Anstelle der manuellen Qualitätskontrolle eine erhebliche Verbesserung der Produktionseffizienz;
2Das Detektionssystem verfügt über eine hohe Verarbeitungsfähigkeit, die die Druckgeschwindigkeit und die Detektionsgenauigkeit verbessert.
3.weit auf Lebensmittelverpackungen, Arzneimittelverpackungen, Tapeten, Zigarettenetiketten, Aluminiumfolie und andere Bereiche anwendbar;
4.achten Sie auf die wichtigsten Mängel wie Messerdraht, Überdruck, Schürfen, Fremdstoffe, Löcher, Tinte, Flecken und Falten auf der Druckfläche;
5.eine benutzerfreundliche Benutzeroberfläche und umfangreiche Produktfunktionen, die für die Benutzer bequem zu bedienen und zu verwalten sind;
6.Die Verbesserung der Produktqualität reduziert die Produktionskosten der Unternehmen.

Größe und Tag:

Place of Origin:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Preis:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
