Name: GKM-212 Automatische Einfarbkartondruckmaschine
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: GKM-212
Price: 11500 USD
Availability: InStock

GKM-212 automatische Druckmaschine

Eigenschaften

Dieses Produkt kann mehrere Prozesse wie Drucken, Vergrößern, Trimmen und Schlitzen von Karton in einer Zeit abschließen.Phaseanpassung durch digitale Anzeige und elektrische AnpassungDer Übertragungsgetriebe verwendet Stahlzähne, die sich rasen lassen.Der Hauptgetriebe und die Getriebewelle verwenden eine spannungsfreie Schlüsselanschlussmethode, die die virtuelle Position vergrößert.entfällt der Verschleiß der Mitte, und hält die lange Lebensdauer der Druckmaschine mit hoher Druckgenauigkeit aufrecht.Die gesamte Maschine verwendet elektrische Öffnung und Schließung, pneumatische Sperrung und eine enge Kombination aus einer Maschine,mit einer Breite von mehr als 20 mm,Diese Maschine weist die Eigenschaften einer präzisen Farbgleichung, exquisiten Druckmuster, einfacher Bedienung und Wartung sowie eines hohen Automatisierungsgrades auf.

Technische Parameter

GKM-212 automatische Druckmaschine
Min. Fütterungsgröße	170 * 420 mm
Max. Fütterungsgröße	530 * 1200 mm
Größe der Übersprung-Zuführung	600 * 1200 mm
Dicke der Druckplatte	4.0 mm
Anwendbare Kartondicke	1.2 ~ 12 mm
Max. Druckergröße	530 * 1100 mm
Max. Maschinengeschwindigkeit	180 Blätter/min
Wirtschaftlichkeit Geschwindigkeit	120 ~ 150 Blätter/min
Farbgenauigkeit	± 1,0 mm
Genauigkeit von Slotter	± 1,0 mm

Ausstattung

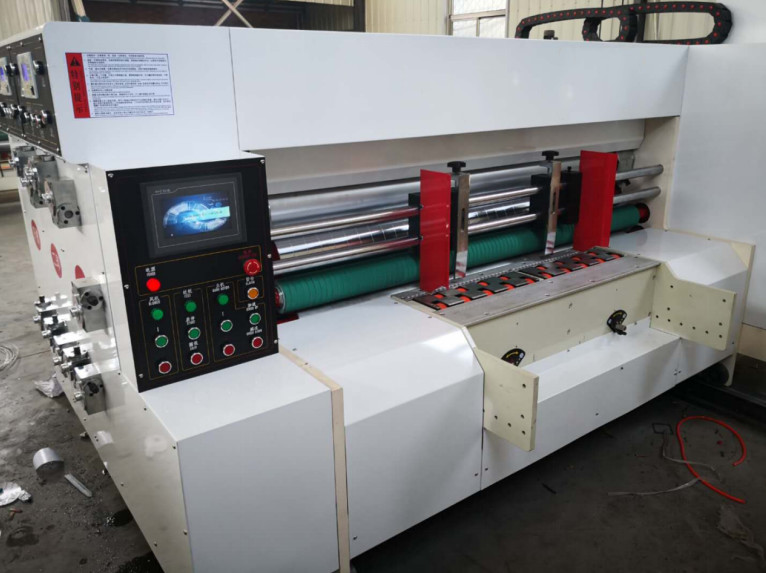

1.Fütterungseinheit

Maschinentrennvorrichtung

1Die Kupplung der elektrischen Steuermaschine ist mit einer Alarmglocke ausgestattet, die während des Betriebs ständig klingelt, um die Sicherheit der Bediener zu gewährleisten.
2.Pneumatische Verriegelungseinrichtung.
3.Wenn die Motorstartschutzvorrichtung des Hauptmotors nicht gesperrt ist, kann der Hauptmotor nicht betrieben werden.

Leading Edge Rollen-Papier-Zuführungssystem

Die durch Saugunterstützung erzeugte Papierzufuhr mit einem Lüfter von 4,0 kW kann das Luftvolumen entsprechend den unterschiedlichen Biegungsbedingungen des Kartons anpassen, um eine reibungslose Papierversorgung zu gewährleisten.

Fütterungsrolle

1Der Außendurchmesser der Papierrolle auf der Oberseite beträgt φ 104 mm, besteht aus nahtlosem Stahlrohr, ist mit verschleißbeständigem Gummi verpackt und ausgewogen.
2Der Außendurchmesser der Papierrolle beträgt 104 mm und ist mit einer harten Chrombeschichtung geprägt.
3.Die Abstandsmarkierung des Papierzuführstäbels mit einem Einstellbereich von 1,2 bis 12 mm manuell einstellen.

2Druckerei

Druckrolle

1Der Außendurchmesser beträgt 220 mm (einschließlich der Außendurchmessergröße der Platte).
2- Oberflächenschleifen und Chromplattierung von 2 Stahlrohren.
3.Bilanzkorrektur durchführen und einen reibungslosen Betrieb gewährleisten.

Druckrolle

1Der Außendurchmesser beträgt 136 mm und die Wanddicke 14 mm.
2.Die Oberfläche des Stahlrohrs schleifen und mit hartem Chrom beschichten.
3.Bilanzkorrektur durchführen, um einen reibungslosen Betrieb zu gewährleisten.
4.Die Abstandszahlen der Druckmaschine mit einem Einstellbereich von 1,2 bis 12 mm manuell einstellen.

Aufwärts-/Abwärtsrollen

1.Upper Roller:Durchgehende Stahlrohr mit einem Außendurchmesser von 71 mm, mit zwei Ringen mit einem Außendurchmesser von 104 mm ausgestattet.
2.Unterwalz:Durchgänger aus Stahl mit dicken Wänden mit einem Außendurchmesser von φ104 mm, Oberfläche poliert und mit hartem Chrom beschichtet.
3.Die Abstandsmarkierung des Papierzuführstäbels mit einem Einstellbereich von 1,2 bis 12 mm manuell einstellen.

Stahl-Anilox-Rollen

1Der Außendurchmesser beträgt 136 mm und die Wandstärke 22 mm. Es wird in Dalian hergestellt.
2- Schleifen Sie die Oberfläche des Stahlrohrs, drücken Sie das Netzmuster und beschichten Sie es mit hartem Chrom.
3.Bilanzkorrektur durchführen, um einen reibungslosen Betrieb zu gewährleisten.
4.Die Maschengröße beträgt 220 Maschen, 250 Maschen usw.
5.Anilox-Rolle mit Keil-Kopplung, bequem und schnell zum Mischen und Waschen von Tinte.

Kautschukrollen

1Der Außendurchmesser beträgt φ 128 ± 0,02 mm, stammt aus Jizhou.
2.Verwinden Sie die Oberfläche des Stahlrohrs mit verschleißbeständigem Gummi und korrigieren Sie das Gleichgewicht.
3.Kautschuk mit hoher spezieller Schleifkraft und gutem Tintenübertragungseffekt.

Mechanismus für die Phasenanpassung

1- Planetenradstruktur.
2.Die seitliche Position manuell auf einen Abstand von ± 5 mm einstellen.

Der Zyklus der Tinte

1.Pneumatische Membranpumpe, stabile Tinteversorgung, einfache Bedienung und Wartung.
2- Tintefilter, Filterverunreinigungen, Tintetrennung.

Einrichtung der Druckphase

1Pneumatische automatische Bremsanlage.
2.Wenn die Maschine getrennt oder die Phasen eingestellt werden, beschränkt der Bremsmechanismus die Drehung der Maschine und behält den festen Punkt der ursprünglichen Gangstellung.

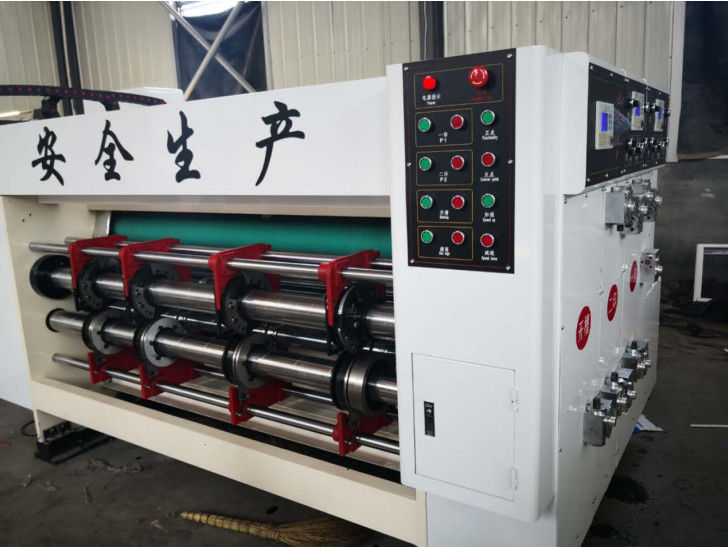

3.Sloting-Einheit

Betriebssteuerung

1.Die Papierlücke hat eine handverstellbare Schnelllücke mit feiner Einstellung.
2.ausgestattet mit einer Notbremsvorrichtung zur Gewährleistung der Sicherheit.

Handbetriebssteuerung

Manuelle Horizontale Bewegung mit vier Klingen, elektrische Höhenregelung.

Schröpferrolle

1Die oberen und unteren Wellen haben einen Durchmesser von 60 mm und sind mit vier Druckwalzen ausgestattet.
2.Die Position des Drahtpressrads und des Schlittschneidkopfes in axaler Richtung manuell synchronisieren.

Schlittenmesser/Schlittenhalter

1.Eine qualitativ hochwertige, mit Zähnen bearbeitete Schleppmaschine aus Legierstahl mit einer Schleppblattdicke von 5 mm, hergestellt von einem professionellen Hersteller zur Qualitätssicherung.
2Der oberste Schacht hat einen Durchmesser von 99 mm. Die Oberfläche wird geschliffen, die Oberfläche ist hartchromiert und die Bewegung ist glatt.

Mit vier oberen Messerplatten.
3Der unterere Schacht hat einen Durchmesser von 99 mm, die Oberfläche ist poliert, mit hartem Chrom beschichtet und bewegt sich glatt.

mit: vier unteren Messerscheiben
4Der Schlittschneidkopf wird ebenfalls manuell mit der Position des Drähtpressrads in axaler Richtung synchronisiert.
5.Die Schlittschneide kann bewegt werden, geeignet für die Herstellung von großformatigen Doppelstückkästen.
6.Ein einzigartiges Chipentfernungsgerät zur Kostensenkung und langen Lebensdauer.

Schleudereinrichtung

Ich kann wählen.

Größe und Tag:

Place of Origin:	China
Markenname:	PRINTYOUNG
Zertifizierung:	CE
Model Number:	GKM-212

Minimum Order Quantity:	1 Set
Preis:	US 11500 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	45 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Min. Feeder Size:	170 * 420 mm	Max. Feeder Size:	530 * 1200 mm
Skip Feeder Size:	600 * 1200 mm	Printing Plate Thickness:	4.0 mm
Applicable Cardboard Thickness:	1.2 ~ 12 mm	Max. Printer Size:	530 * 1100 mm
Max. Machine Speed:	180 sheets/min	Economy Speed:	120 ~ 150 sheets/min
Color Accuracy:	± 1.0 mm	Slotter Accuracy:	± 1.0 mm
